Technische Daten
Bemessungsspannung | 800 V |
Etagen intern gebrückt | nein |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
Höhe bei niedrigstbauender Montageart | 43 mm |
Ausführung elektrischer Anschluss 1 | sonstige |
Breite/Rastermaß | 5,2 mm |
Länge | 49 mm |
Montageart | Hutschiene TH35 |
Bemessungsstrom In | 24 A |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..4 mm² |
Anzahl der Klemmstellen je Etage | 3 |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Betriebstemperatur | -60..105 °C |
Ausführung elektrischer Anschluss 2 | sonstige |
Werkstoff des Isolierkörpers | sonstige |
Abschlussplatte erforderlich | ja |
Explosionsgeprüfte Ausführung Ex e | ja |
Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
Farbe | grau |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
Anzahl der Etagen | 1 |
Beschreibung

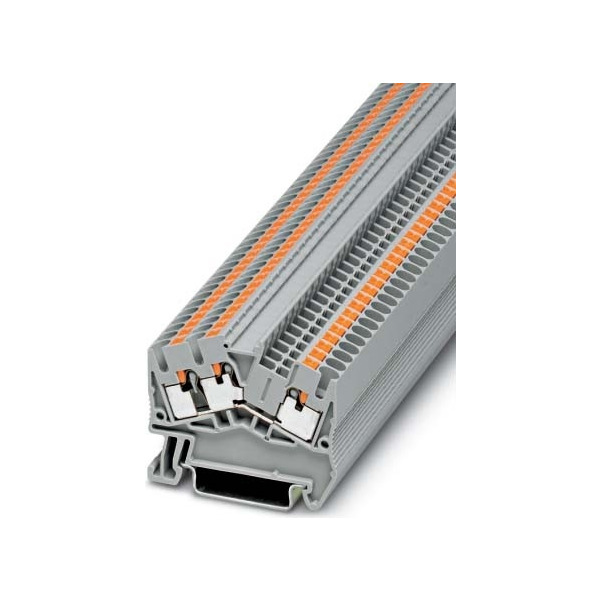

Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, 1. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
