Technische Daten
Explosionsgeprüfte Ausführung Ex e | ja |
Farbe | grau |
Bemessungsstrom In | 17,5 A |
Breite | 5,2 mm |
Bemessungsspannung | 800 V |
Betriebstemperatur | -60..105 °C |
Ausführung elektrischer Anschluss 1 | Steckanschluss |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25..1,5 mm² |
Abschlussplatte erforderlich | ja |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Werkstoff des Isolierkörpers | sonstige |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25..1,5 mm² |
Anschließbarer Leiterquerschnitt eindrähtig | 0,25..1,5 mm² |
Ausführung elektrischer Anschluss 2 | Steckanschluss |
Anzahl der Etagen | 1 |
Etagen intern gebrückt | nein |
Tiefe | 58,8 mm |
Anzahl der Klemmstellen je Etage | 2 |
Montageart | Hutschiene TH35 |
Beschreibung

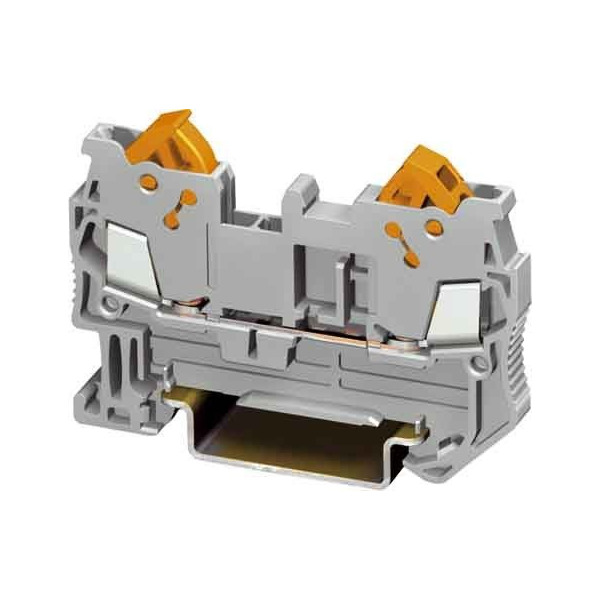

Schnellanschlussklemme, Nennspannung: 800 V, Nennstrom: 17,5 A, Anschlussart: Schnellanschluss, 1. Etage, Bemessungsquerschnitt: 1,5 mm², Querschnitt: 0,25 mm² - 1,5 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
