Technische Daten
Einbauhöhe | 130 mm |
Nennwert Ausgangsstrom 1 | 20 A |
Max. Ausgangsstrom 1 | 30 A |
2. Ausgangsspannung | 24 V |
Leistungsaufnahme | 541 VA |
Direktmontage möglich | nein |
Breite | 70 mm |
Spannungsart der Versorgungsspannung | DC |
Einbaubreite | 70 mm |
Performance Level nach EN ISO 13849-1 | ohne |
Leistungsabgabe | 480 W |
Geeignet für Sicherheitsfunktionen | ja |
Bemessungsversorgungsspannung bei DC | 260..300 V |
Ausgangsspannung einstellbar | ja |
Schutzart (IP) | IP20 |
Nennwert Ausgangsspannung 1 | 24 V |
1. Ausgangsspannung | 24..29,5 V |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Wandmontage möglich | nein |
Stabilisiert | ja |
SIL nach IEC 61508 | ohne |
Tragschienenmontage möglich | ja |
Bemessungsversorgungsspannung bei AC 60 Hz | 400..500 V |
Tiefe | 131,84999999 mm |
Kurzschlussfest | ja |
Bemessungsversorgungsspannung bei AC 50 Hz | 400..500 V |
Ausgangsspannung geregelt | ja |
Geeignet für Reiheneinbau | nein |
Höhe | 130 mm |
Beschreibung

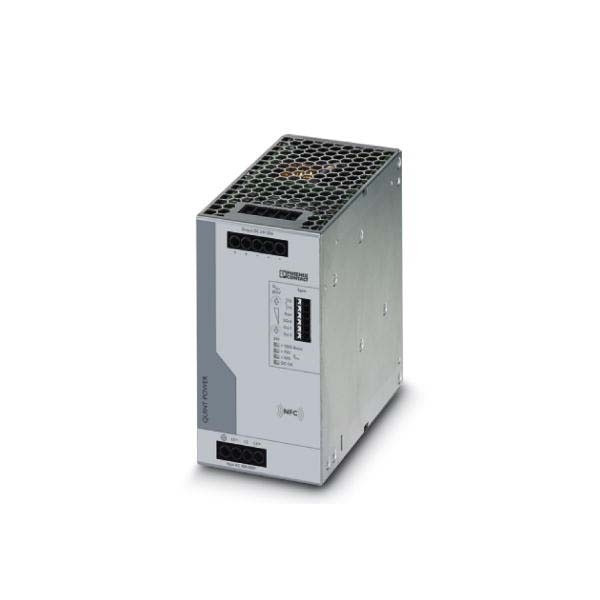

Primär getaktete Stromversorgung QUINT POWER mit wählbarer Ausgangskennlinie, SFB Technology (Selective Fuse Breaking) und NFC-Schnittstelle, Eingang: 3-phasig, Ausgang: 24 V DC / 20 AInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
