Technische Daten
Etagen intern gebrückt | nein |
Anzahl der Etagen | 1 |
Werkstoff des Isolierkörpers | sonstige |
Anzahl der Klemmstellen je Etage | 4 |
Betriebstemperatur | -60..105 °C |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Länge | 81 mm |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..2,5 mm² |
Anschließbarer Leiterquerschnitt eindrähtig | 0,08..4 mm² |
Breite/Rastermaß | 5,2 mm |
Bemessungsstrom In | 24 A |
Abschlussplatte erforderlich | ja |
Bemessungsspannung | 500 V |
Farbe | grau |
Explosionsgeprüfte Ausführung Ex e | nein |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Höhe bei niedrigstbauender Montageart | 36,5 mm |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..2,5 mm² |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
Montageart | Hutschiene TH35 |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Beschreibung

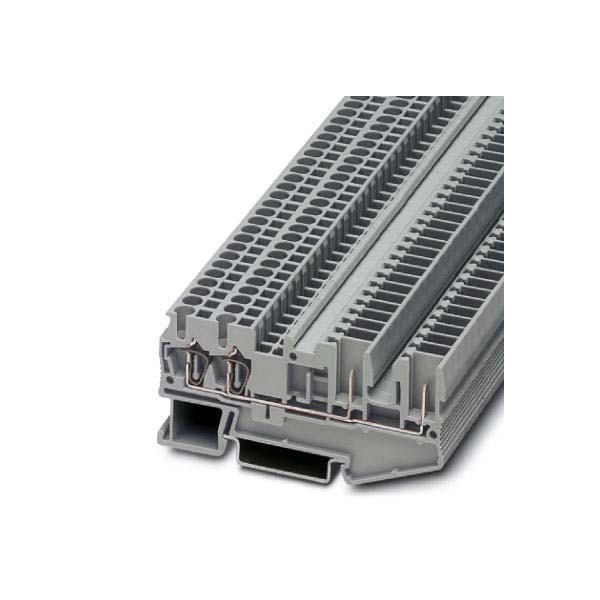

Durchgangsklemme, Nennspannung: 500 V, Nennstrom: 24 A, Anschlussart: Zugfeder- / Steckanschluss, 1. Etage Anschluss rechts, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², 1. Etage Anschluss links, Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
