Technische Daten
Anzahl der Etagen | 1 |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5..35 mm² |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Bemessungsstrom In | 125 A |
Bemessungsspannung | 1000 V |
Etagen intern gebrückt | nein |
Farbe | blau |
Anschließbarer Leiterquerschnitt eindrähtig | 2,5..35 mm² |
Abschlussplatte erforderlich | nein |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5..35 mm² |
Montageart | Hutschiene TH35 |
Tiefe | 100 mm |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5..35 mm² |
Werkstoff des Isolierkörpers | sonstige |
Anzahl der Klemmstellen je Etage | 2 |
Explosionsgeprüfte Ausführung Ex e | ja |
Betriebstemperatur | -60..105 °C |
Breite | 16 mm |
Beschreibung

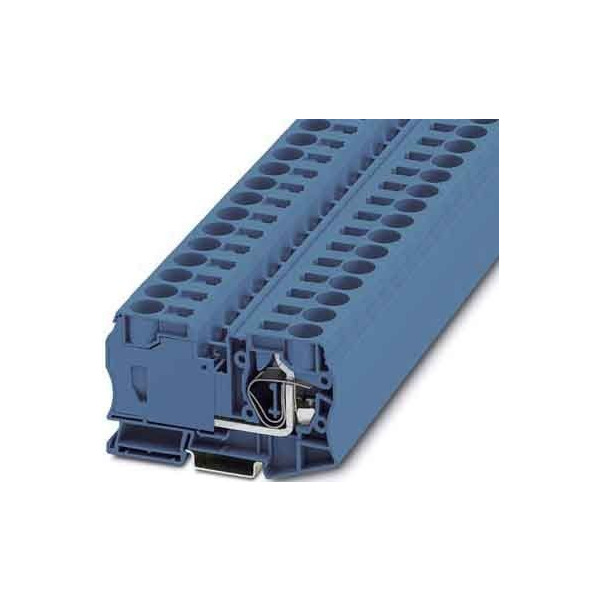

Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 125 A, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 35 mm², Querschnitt: 2,5 mm² - 35 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
