Technische Daten
Anschließbarer Leiterquerschnitt eindrähtig | 2,5..35 mm² |
Tiefe | 100 mm |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Etagen intern gebrückt | nein |
Werkstoff des Isolierkörpers | sonstige |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Abschlussplatte erforderlich | nein |
Bemessungsstrom In | 125 A |
Anzahl der Etagen | 1 |
Explosionsgeprüfte Ausführung Ex e | ja |
Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5..35 mm² |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Montageart | Hutschiene TH35 |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5..35 mm² |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5..35 mm² |
Farbe | grau |
Anzahl der Klemmstellen je Etage | 2 |
Breite | 16 mm |
Betriebstemperatur | -60..105 °C |
Bemessungsspannung | 1000 V |
Beschreibung

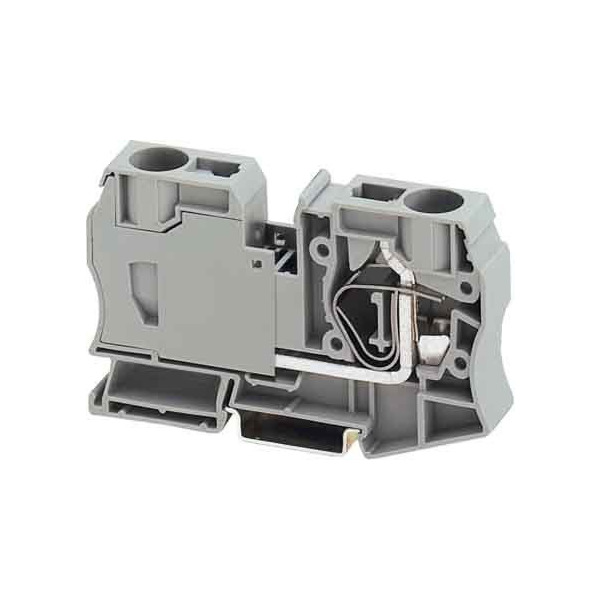

Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 125 A, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 35 mm², Querschnitt: 2,5 mm² - 35 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
