Technische Daten
Etagen intern gebrückt | nein |
Anzahl der Etagen | 1 |
Montageart | Hutschiene TH35 |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
Anschließbarer Leiterquerschnitt eindrähtig | 0,5..16 mm² |
Werkstoff des Isolierkörpers | sonstige |
Breite/Rastermaß | 10,2 mm |
Explosionsgeprüfte Ausführung Ex e | nein |
Länge | 42,5 mm |
Anzahl der Klemmstellen je Etage | 2 |
Abschlussplatte erforderlich | ja |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5..10 mm² |
Betriebstemperatur | -60..105 °C |
Anschlussposition | seitlich |
Farbe | blau |
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5..10 mm² |
Bemessungsspannung | 800 V |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5..4 mm² |
Bemessungsstrom In | 76 A |
Höhe bei niedrigstbauender Montageart | 54 mm |
Beschreibung

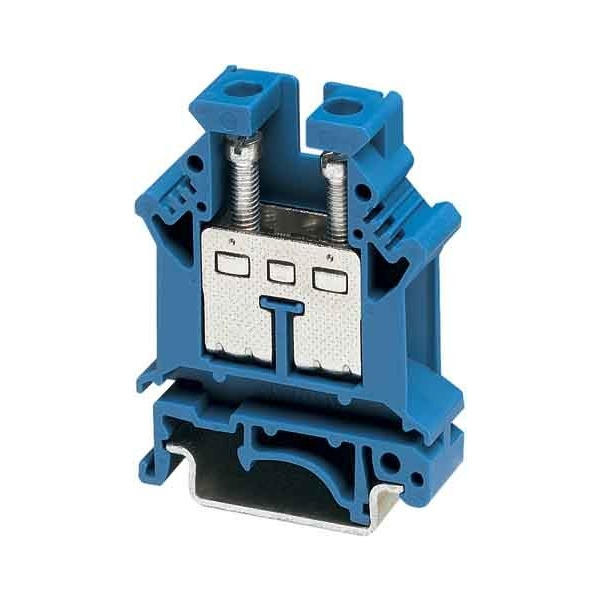

Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 76 A, Anschlussart: Schraubanschluss, Anzahl der Anschlüsse: 2, Querschnitt:0,5 mm² - 16 mm², AWG: 20 - 6, Breite: 10,2 mm, Farbe: blau, Montageart: NS 35/7,5, NS 35/15, NS 32Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
