Technische Daten
Anschließbarer Leiterquerschnitt eindrähtig | 0,2..4 mm² |
Anzahl der Etagen | 2 |
Betriebstemperatur | -60..105 °C |
Bemessungsspannung | 500 V |
Farbe | grau |
Anzahl der Klemmstellen je Etage | 3 |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..2,5 mm² |
Abschlussplatte erforderlich | ja |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Breite/Rastermaß | 6,2 mm |
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Bemessungsstrom In | 32 A |
Werkstoff des Isolierkörpers | sonstige |
Montageart | Hutschiene TH35 |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
Höhe bei niedrigstbauender Montageart | 38 mm |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..4 mm² |
Anschlussposition | seitlich |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..1,5 mm² |
Explosionsgeprüfte Ausführung Ex e | ja |
Länge | 50,5 mm |
Etagen intern gebrückt | nein |
Beschreibung

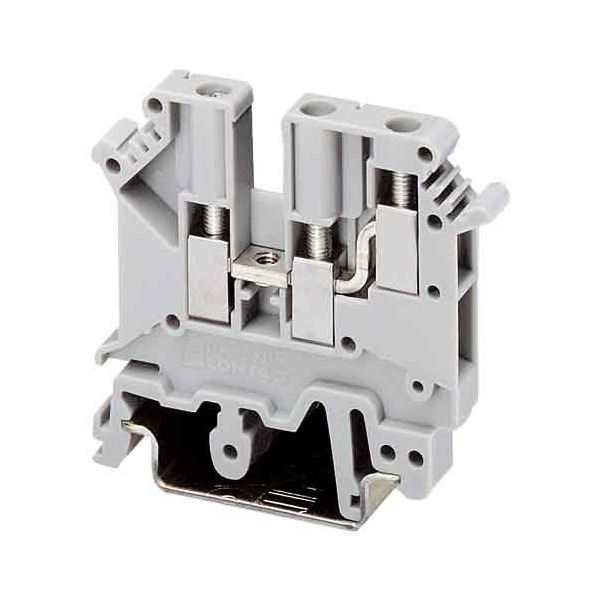

Universalfuß zur Montage auf NS 35...- oder NS 32...-Tragschienen. Auf der Schaltschrankseite sind zwei unabhängige Leiteranschlüsse nutzbar.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
