Technische Daten
Montageart | Hutschiene TH35 |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 50..150 mm² |
Werkstoff des Isolierkörpers | sonstige |
Betriebstemperatur | -60..105 °C |
Tiefe | 100 mm |
Bemessungsstrom In | 309 A |
Bemessungsspannung | 1000 V |
Anschließbarer Leiterquerschnitt mehrdrähtig | 25..50 mm² |
Explosionsgeprüfte Ausführung Ex e | ja |
Breite | 31 mm |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 50..150 mm² |
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Anzahl der Etagen | 1 |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Farbe | sonstige |
Etagen intern gebrückt | nein |
Anzahl der Klemmstellen je Etage | 2 |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Anschließbarer Leiterquerschnitt eindrähtig | 35..150 mm² |
Abschlussplatte erforderlich | nein |
Beschreibung

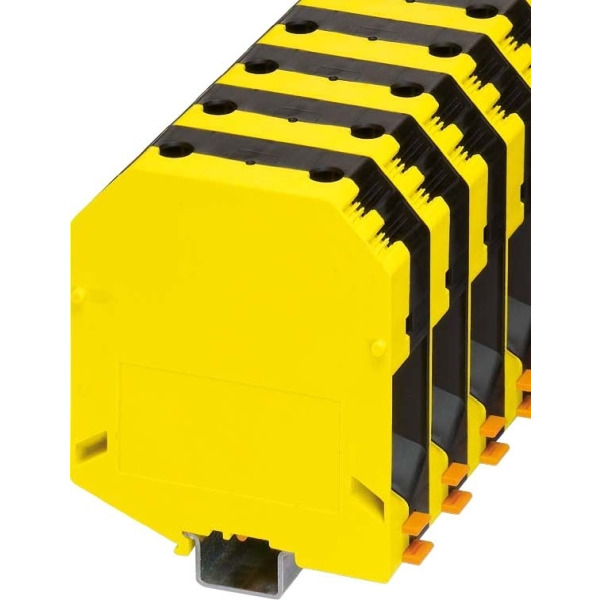

Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 309 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 150 mm², Querschnitt: 35 mm² - 150 mm², Montageart: NS 35/15, NS 32, Farbe: schwarz/gelbInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
