Technische Daten
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Montageart | Hutschiene TH35 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 25..35 mm² |
Bemessungsspannung | 1000 V |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Etagen intern gebrückt | nein |
Werkstoff des Isolierkörpers | sonstige |
Bemessungsstrom In | 232 A |
Farbe | blau |
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Anschließbarer Leiterquerschnitt eindrähtig | 25..95 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 35..95 mm² |
Anzahl der Etagen | 1 |
Abschlussplatte erforderlich | nein |
Breite | 25 mm |
Betriebstemperatur | -60..105 °C |
Tiefe | 83 mm |
Anzahl der Klemmstellen je Etage | 2 |
Explosionsgeprüfte Ausführung Ex e | ja |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 35..95 mm² |
Beschreibung

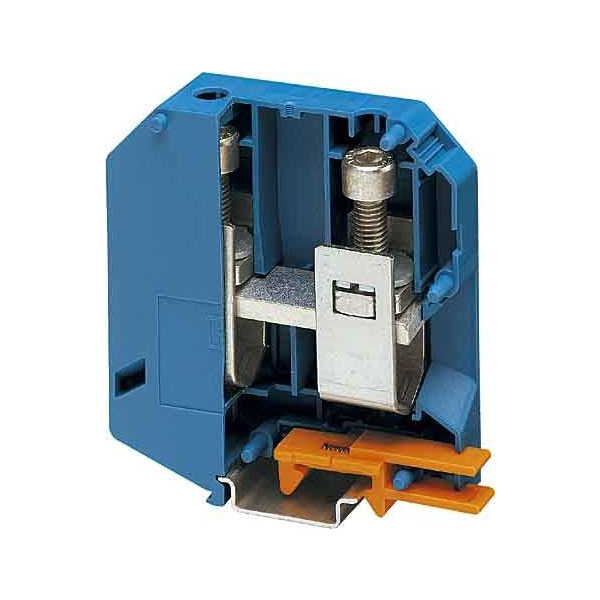

Hochstromklemme, Schrauben mit Innensechskant, Nennspannung: 1000 V, Nennstrom: 232 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 95 mm², Querschnitt: 25 mm² - 95 mm², Montageart: NS 35/15, NS 32, NS 35/15-2,3, Farbe: blauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
