Technische Daten
Betriebstemperatur | -60..105 °C |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 35..95 mm² |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 35..95 mm² |
Breite | 25 mm |
Anzahl der Klemmstellen je Etage | 2 |
Anzahl der Etagen | 1 |
Etagen intern gebrückt | nein |
Montageart | Hutschiene TH35 |
Farbe | grau |
Abschlussplatte erforderlich | nein |
Bemessungsspannung | 1000 V |
Bemessungsstrom In | 232 A |
Anschließbarer Leiterquerschnitt mehrdrähtig | 25..35 mm² |
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Werkstoff des Isolierkörpers | sonstige |
Anschließbarer Leiterquerschnitt eindrähtig | 25..95 mm² |
Explosionsgeprüfte Ausführung Ex e | ja |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Tiefe | 83 mm |
Beschreibung

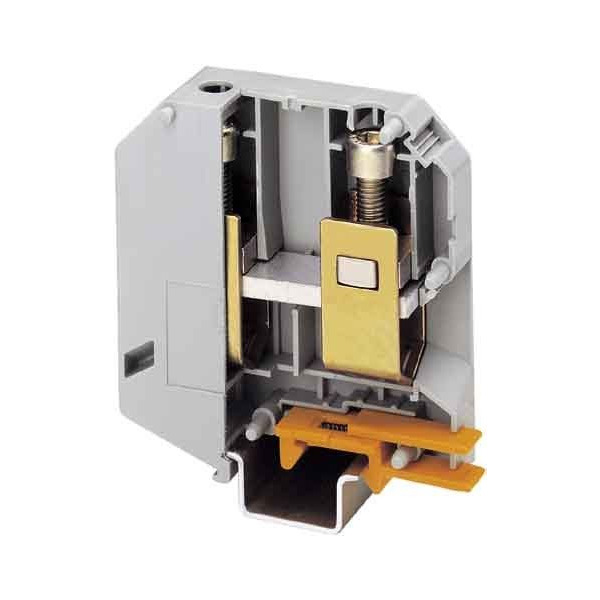

Hochstromklemme, Schrauben mit Innensechskant, Nennspannung: 1000 V, Nennstrom: 232 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 95 mm², Querschnitt: 25 mm² - 95 mm², Montageart: NS 35/15, NS 32, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
