Technische Daten
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5..16 mm² |
Werkstoff des Isolierkörpers | sonstige |
Bemessungsspannung | 1000 V |
Tiefe | 61,2 mm |
Anzahl der Klemmstellen je Etage | 2 |
Anzahl der Etagen | 1 |
Abschlussplatte erforderlich | nein |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5..50 mm² |
Explosionsgeprüfte Ausführung Ex e | ja |
Montageart | Hutschiene TH35 |
Bemessungsstrom In | 125 A |
Etagen intern gebrückt | nein |
Farbe | blau |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5..35 mm² |
Breite | 16 mm |
Betriebstemperatur | -60..105 °C |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Anschließbarer Leiterquerschnitt eindrähtig | 1,5..50 mm² |
Beschreibung

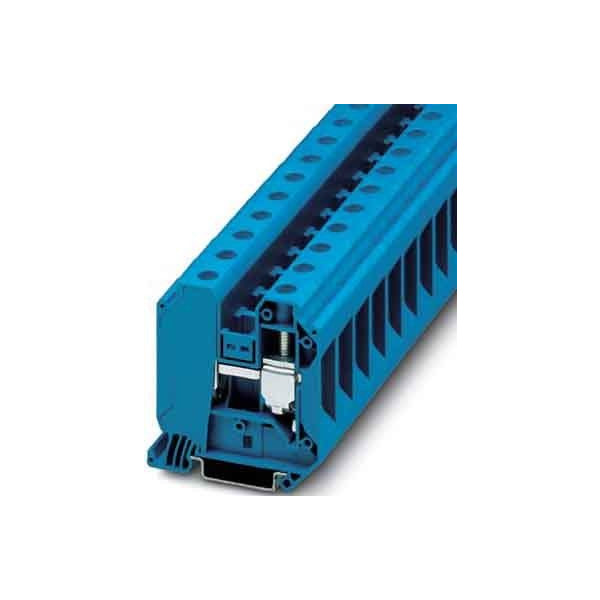

Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 125 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 35 mm², Querschnitt: 1,5 mm² - 50 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
