Technische Daten
Bemessungsstrom In | 32 A |
Anschließbarer Leiterquerschnitt eindrähtig | 0,14..6 mm² |
Bemessungsspannung | 500 V |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..4 mm² |
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Abschlussplatte erforderlich | ja |
Betriebstemperatur | -60..105 °C |
Anzahl der Klemmstellen je Etage | 3 |
Montageart | Hutschiene TH35 |
Anzahl der Etagen | 1 |
Breite | 6,2 mm |
Etagen intern gebrückt | nein |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..1,5 mm² |
Tiefe | 57,8 mm |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Farbe | grau |
Werkstoff des Isolierkörpers | sonstige |
Explosionsgeprüfte Ausführung Ex e | ja |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..6 mm² |
Beschreibung

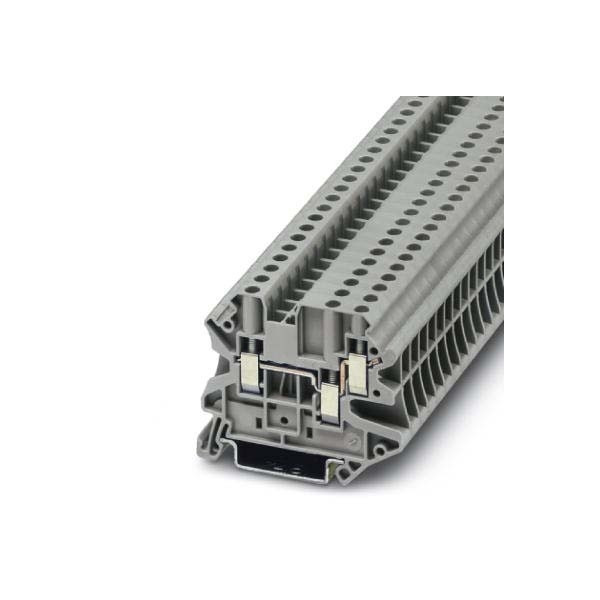

Durchgangsklemme, Nennspannung: 500 V, Nennstrom: 32 A, Anschlussart: Schraubanschluss, 1. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,14 mm² - 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
