Technische Daten
Bemessungsspannung | 500 V |
Tiefe | 69,9 mm |
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Anzahl der Klemmstellen je Etage | 2 |
Breite | 5,2 mm |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Bemessungsstrom In | 24 A |
Anzahl der Etagen | 2 |
Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Etagen intern gebrückt | nein |
Abschlussplatte erforderlich | ja |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..1,5 mm² |
Farbe | grau |
Werkstoff des Isolierkörpers | sonstige |
Betriebstemperatur | -60..105 °C |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..4 mm² |
Montageart | Hutschiene TH35 |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
Explosionsgeprüfte Ausführung Ex e | ja |
Beschreibung

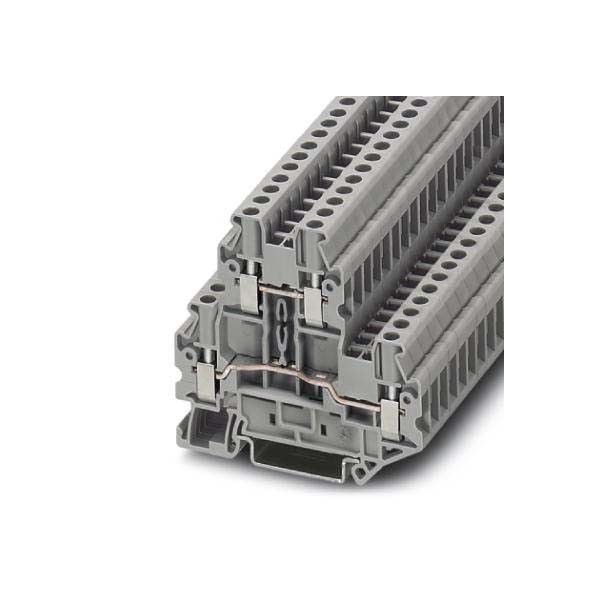

Doppelstockklemme, Nennspannung: 500 V, Nennstrom: 24 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
