Technische Daten
| Energiebegrenzungsklasse | 3 |
| Breite in Teilungseinheiten | 1 |
| Unterputzmontage | nein |
| Einbautiefe | 74 |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 50 |
| Mitschaltender Neutralleiter | ja |
| Zusatzeinrichtungen möglich | nein |
| Schutzart (IP) | IP20 |
| Explosionsgeschützt | nein |
| Polzahl (gesamt) | 2 |
| Umgebungstemperatur während des Betriebs | -20 - 60 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 1 |
| Verschmutzungsgrad | 2 |
| Bemessungsisolationsspannung Ui | 250 |
| Frequenz | 50 - 60 |
| Bemessungsspannung | 250 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 6 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 4 |
| Überspannungskategorie | 3 |
| Anzahl der abgesicherten Pole | 1 |
Beschreibung

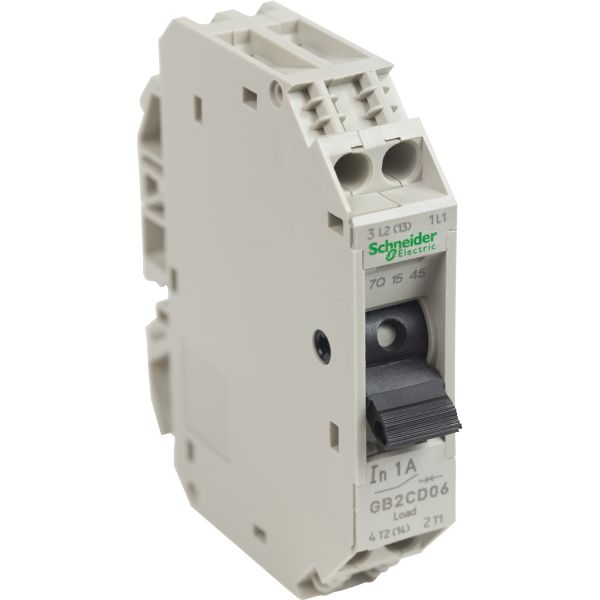

Leistungsschalter TeSys GB, 2-polig (1P+N), 1A/250V IEC/277V UL, für den Schutz von Steuerstromkreisen für industrielle Anlagen. Er bietet einen thermisch-magnetischen Schutz mit einem magnetischen Auslösewert von 14A (13 In) und einem Ausschaltvermögen Icu 50kA@240V. Er kann auch für den Schutz von DC-Lasten bis zu 1A/48V DC-13 mit einem Ausschaltvermögen Icu 1,5kA@24V verwendet werden. Kompaktes Gerät (30mm breit), Montage auf 35mm DIN-Schiene, Steuerung über Kipphebel (Start-Stopp garantiert für 8000 Zyklen). Verkauft in Losen von 3 Einheiten. Nach mehreren Normen zertifiziert (IEC, UL, CSA), Green Premium Produkt (RoHS/REACh).
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
