Technische Daten
Bemessungsstoßspannungsfestigkeit Uimp | 4 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 |
Anzahl der abgesicherten Pole | 3 |
Auslösecharakteristik | C |
Bemessungsspannung | 400 |
Verschmutzungsgrad | 2 |
Einbautiefe | 44 |
Schutzart (IP) | IP20 |
Energiebegrenzungsklasse | 3 |
Bemessungsisolationsspannung Ui | 440 |
Explosionsgeschützt | nein |
Polzahl (gesamt) | 3 |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 |
Bemessungsstrom | 32 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 |
Frequenz | 50 - 60 |
Zusatzeinrichtungen möglich | nein |
Breite in Teilungseinheiten | 3 |
Spannungsart | AC |
Mitschaltender Neutralleiter | nein |
Unterputzmontage | nein |
Überspannungskategorie | 3 |
Umgebungstemperatur während des Betriebs | -25 - 60 |
Beschreibung

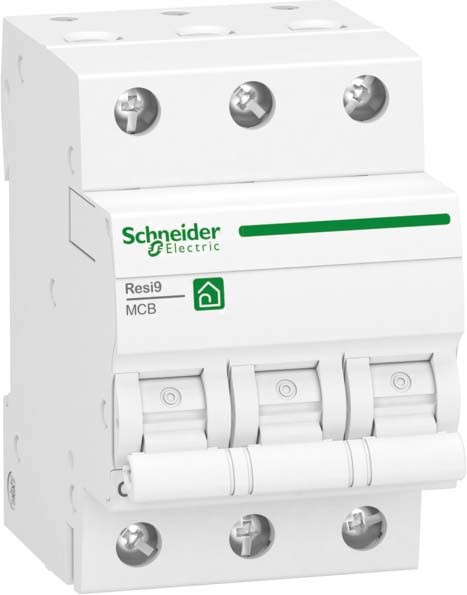

Leitungsschutzschalter Resi9 . 3 polig, 32A, Charakteristik C. Ausschaltvermögen von 10kA nach IEC/EN 60898-1. Betriebsspannung (Ue) 400V AC, Betriebsfrequenz 50/60 Hz. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
