Technische Daten
| Funktion ausschaltwischend | nein |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Funktion einschaltwischend | nein |
| Funktion blinkend mit Impuls beginnend, Festzeit | nein |
| Geeignet für Frontmontage | ja |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 240 |
| Mit Halbleiterausgang | nein |
| Geeignet als Fernbedienung | nein |
| Tiefe | 80 |
| Höhe | 48 |
| Funktion Stern/Dreieck | nein |
| Aufsteckbar auf Schütz | nein |
| Fernbedienung möglich | nein |
| Mit Stecksockel | ja |
| Breite | 48 |
| Funktion taktend mit Pause beginnend, variabel | nein |
| Ausgänge, umschaltbar verzögert/unverzögert | nein |
| Geeignet für Hutschienenmontage | nein |
| Funktion blinkend mit Pause beginnend, Festzeit | nein |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 240 |
| Nennstrom | 5 |
| Funktion Impulsformend | nein |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 240 |
| Zeitbereich | 0,02 - 1088888 |
| Anzahl der Ausgänge, verzögert, Wechsler | 2 |
| Funktion ansprechverzögert | ja |
| Spannungsart zur Betätigung | AC/DC |
| Funktion rückfallverzögert | nein |
| Funktion taktend mit Impuls beginnend, variabel | nein |
Beschreibung

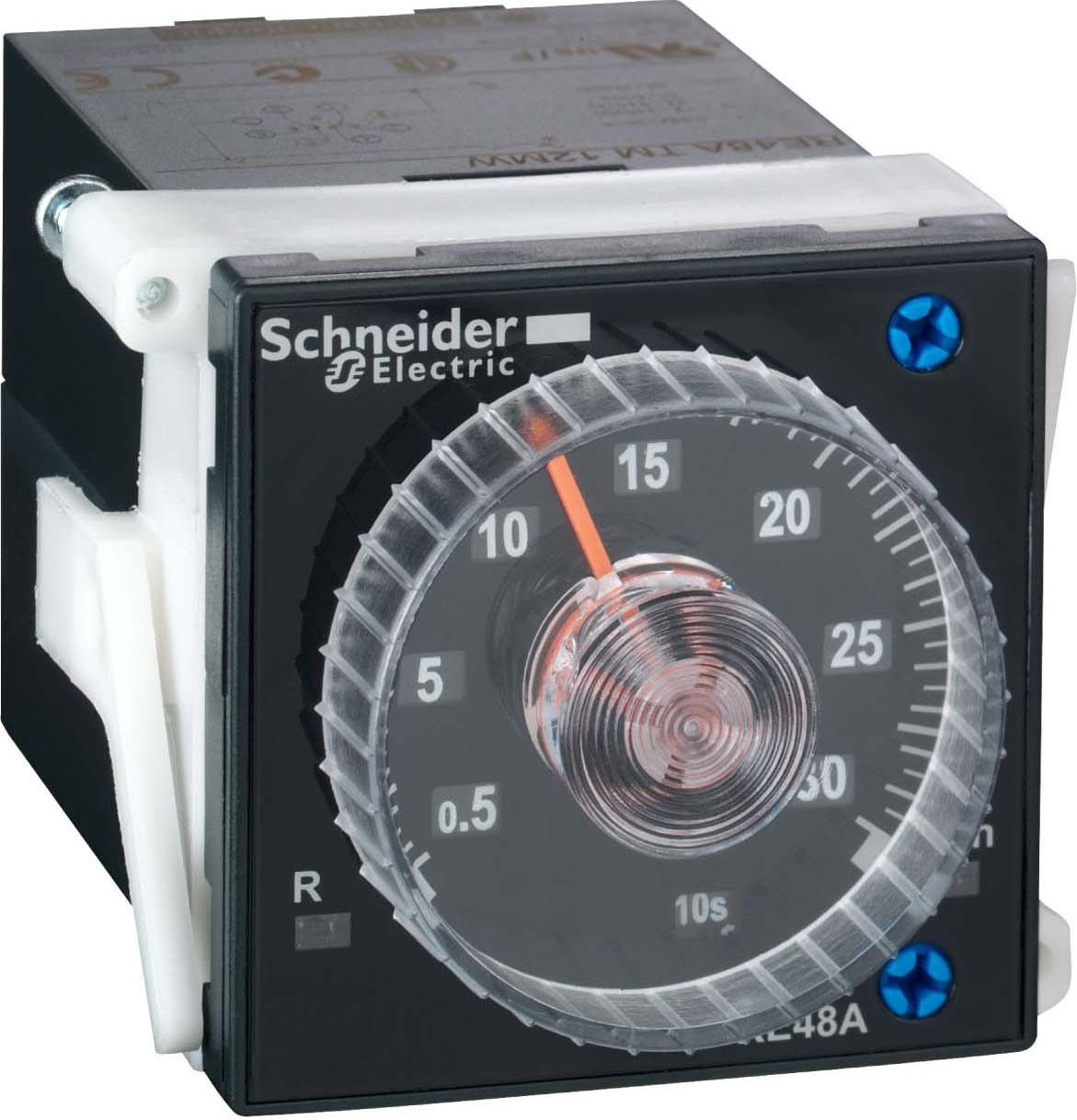

W Harmony Time. Dieses Zeitrelais ist für den Fronteinbau in Gehäusen oder Schaltschränken vorgesehen, bei denen Anwender über einen großen Regler die Zeit jederzeit und einfach einstellen können. Dazu ist ein quadratischer Ausschnitt von 48x48 mm notwendig. Nach dem Einbau wird auf der Rückseite die Verdrahtung an Relaissockel vorgenommen und dieser einfach angesteckt. Somit ist eine einfache Installation und schneller Wechsel ohne Lösen der Verdrahtung möglich. Über 2 LEDs wird der Status angezeigt. Anzahl Zeitfunktionen 1 - Zeitfunktion ansprechverzögert - Zeitbereich 0,02 s-300 h - Ausgänge 2 Relaiswechsler, belastbar jeweils bis 5 A - Betriebsspannung 24-240 VAC/DC - Anschluss 8polige Rundsteckverbinder.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
