Technische Daten
| Mit Stecksockel | ja |
| Spannungsart zur Betätigung | DC |
| Funktion Stern/Dreieck | nein |
| Funktion taktend mit Impuls beginnend, variabel | nein |
| Geeignet als Fernbedienung | nein |
| Funktion taktend mit Pause beginnend, variabel | nein |
| Mit Halbleiterausgang | nein |
| Funktion ansprechverzögert | ja |
| Funktion blinkend mit Impuls beginnend, Festzeit | nein |
| Ausgänge, umschaltbar verzögert/unverzögert | nein |
| Geeignet für Frontmontage | nein |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Geeignet für Hutschienenmontage | nein |
| Anzahl der Ausgänge, verzögert, Wechsler | 2 |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 |
| Fernbedienung möglich | nein |
| Funktion rückfallverzögert | nein |
| Nennstrom | 5 |
| Funktion blinkend mit Pause beginnend, Festzeit | nein |
| Funktion Impulsformend | nein |
| Breite | 21 |
| Tiefe | 69 |
| Funktion ausschaltwischend | nein |
| Zeitbereich | 1 - 360000 |
| Funktion einschaltwischend | nein |
| Höhe | 25 |
| Aufsteckbar auf Schütz | nein |
Beschreibung

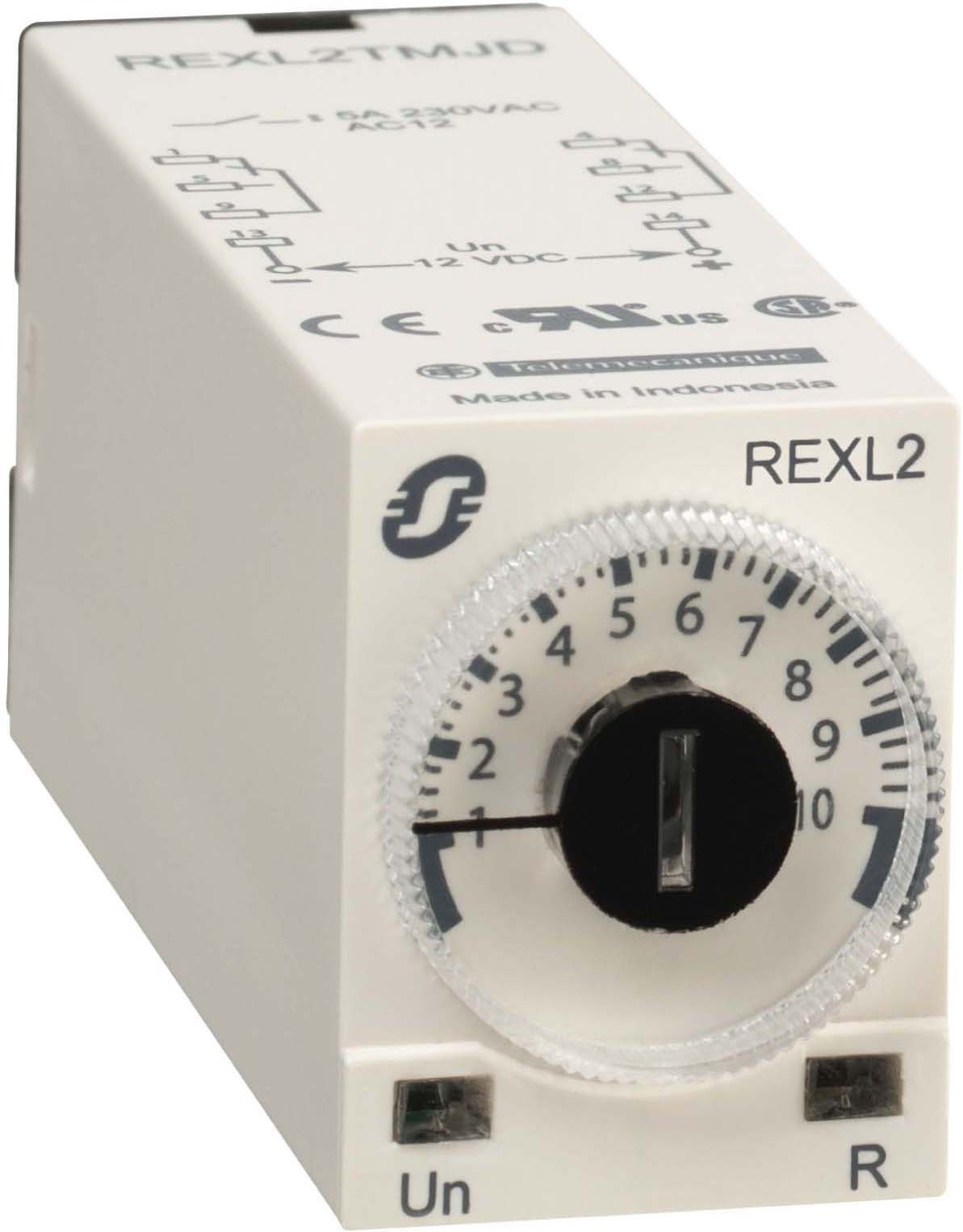

Harmony Time. Diese Zeitrelais-Bauform ist spezielle dafür ausgelegt, in klassischen Stecksockeln von Industrie-Steckrelais betrieben zu werden. Dabei wird im montierten und verdrahteten Sockel das Zeitrelais einfach eingesteckt. Somit kann im Wartungsfall ein schneller Wechsel ohne Lösen der Kabelanschlüsse realisiert werden. Mit dem frontseitigen Ring läßt sich der Zeitbereich einfach einstellen und 2 LEDs zeigen den Status an. Zeitfunktion ansprechverzögert - Zeitbereich 0,1 s - 100 h - Ausgänge 2 Relaiswechsler, belastbar jeweils bis 5 A - Versorgungsspannung 24 VDC.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
