Technische Daten
| Funktion Gleichstrom-Fenster | nein |
| Strommessbereich | 2 - 20 |
| 3-Phasen-Unterstrom möglich | nein |
| Höhe | 90 |
| Enthält Funktion Gleichspannung-Überstrom | nein |
| Breite | 17,5 |
| 1-Phasen-Fenster möglich | nein |
| Anzahl der Kontakte als Wechsler | 1 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 240 |
| Mit abnehmbaren Klemmen | nein |
| 3-Phasen-Fenster möglich | nein |
| 1-Phasen-Unterstrom möglich | nein |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 240 |
| Spannungsart zur Betätigung | AC/DC |
| Tiefe | 72 |
| 3-Phasen-Überstrom möglich | nein |
| Enthält Funktion Gleichspannung-Unterstrom | nein |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 240 |
| 1-Phasen-Überstrom möglich | ja |
| Externer Stromwandler | nein |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
Beschreibung

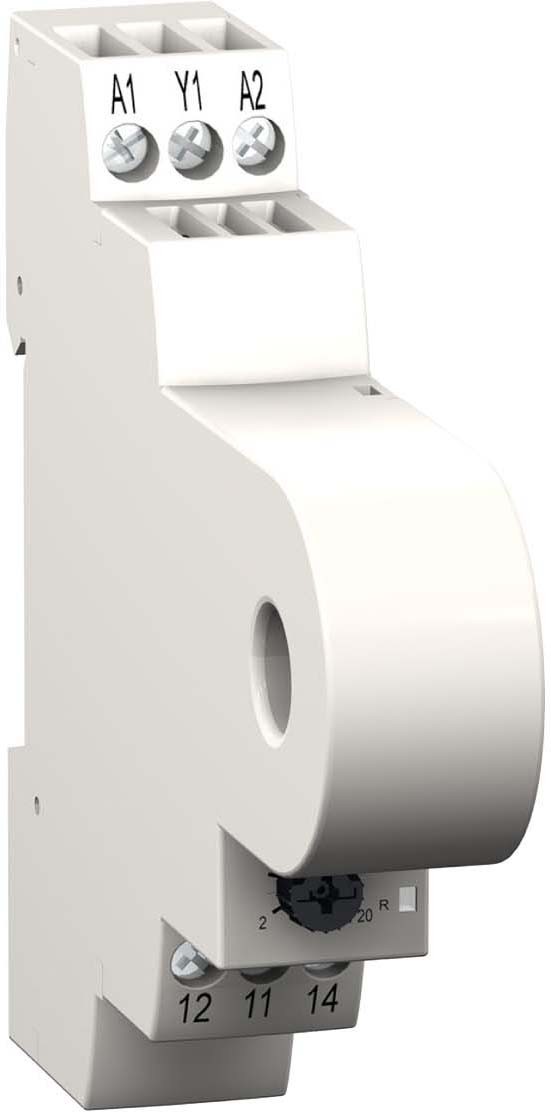

Harmony Control. Dieses Stromüberwachungsrelais verfügt über einen integrierten Stromwandler, so daß die zu überwachende Leitung berührungslos erfaßt wird. Dazu ist die Leitung durch das Loch im Wandler zu führen. Der einstellbare Stromgrenzwert 2-20 A wird auch Überschreitung überwacht. Zur Meldung ist ein Relaiswechsler vorhanden, der bis 5 A belastbar ist. Per Drahtbrücke kann die Funktion des Ausgangsrelais invertiert werden. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene. Versorgungsspannung 24-240 VAC/DC (50-60 Hz).
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
