Technische Daten
| Max. zulässige Rückfallverzögerungszeit | 10 |
| Mit abnehmbaren Klemmen | nein |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 48 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 48 |
| Ansprechwert Spannung | 15 - 100 |
| 1-Phasen-Unterspannung möglich | ja |
| Enthält Funktion Gleichspannung-Unterspannung | ja |
| 3-Phasen-Überspannung möglich | nein |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 48 |
| Enthält Funktion Gleichspannung-Überspannung | ja |
| Breite | 17,5 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Min. einstellbare Rückfallverzögerungszeit | 0,1 |
| Spannungsart zur Betätigung | AC/DC |
| 3-Phasen-Unterspannung möglich | nein |
| 3-Phasen-Fenster möglich | nein |
| Spannungsart des Messbereichs | AC/DC |
| Anzahl der Kontakte als Wechsler | 1 |
| 1-Phasen-Fenster möglich | ja |
| Tiefe | 72 |
| 1-Phasen-Überspannung möglich | ja |
| Höhe | 90 |
| Enthält Funktion Gleichspannung-Fenster | ja |
| Spannungsmessbereich 1 | 20 - 80 |
Beschreibung

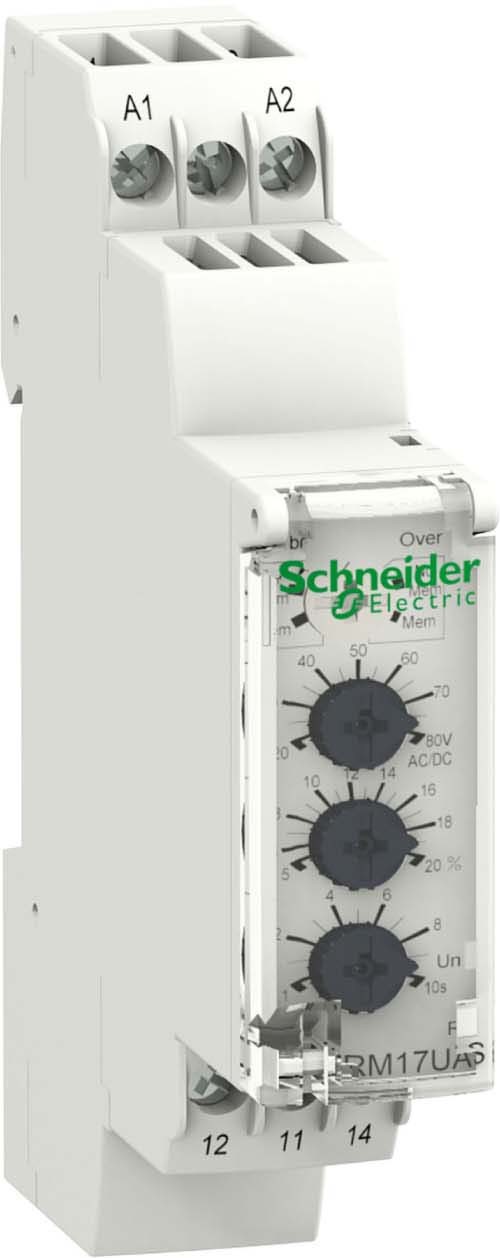

Harmony Control. Dieses Spannungsüberwachungsrelais überwacht einphasige Versorgungen 20-80 VAC/DC (50-60 Hz) auf Über- oder Unterschreitung eines einstellbaren Grenzwertes. Zur Meldung ist ein Relaiswechsler vorhanden, der bis 5 A belastbar ist. Ein Fehlerspeicher ist wählbar und ermöglicht auch bei kurzzeitigen Störungen den Fehler bis zum Reset zu melden. Der Grenzwert, die Schalthysterese und eine Abschaltverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Zwei LEDs zeigt den Status an. Die Energieversorgung des Gerätes wird der Messspannung entnommen (Nennspannungsbereich 24-48 VAC/DC, 50-60 Hz). Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
