Technische Daten
| Funktion Asymmetrieerkennung | nein |
| Mit abnehmbaren Klemmen | nein |
| Höhe | 90 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 380 - 480 |
| Funktion Überspannungserkennung | ja |
| Max. zulässige Rückfallverzögerungszeit | 30 |
| Funktion Phasenausfallerkennung | ja |
| Funktion Unterspannungserkennung | ja |
| Anzahl der Kontakte als Wechsler | 2 |
| Funktion Phasenfolgeüberwachung | ja |
| Max. zulässige Ansprechverzögerungszeit | 30 |
| Breite | 22,5 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 380 - 480 |
| Spannungsart zur Betätigung | AC |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Min. einstellbare Rückfallverzögerungszeit | 0,1 |
| Spannungsmessbereich | 304 - 576 |
| Tiefe | 73 |
| Min. einstellbare Ansprechverzögerungszeit | 0,1 |
Beschreibung

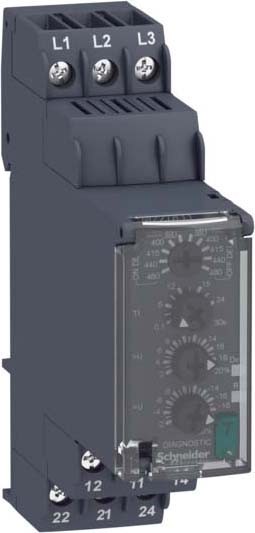

Harmony Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (380-480 VAC) auf Phasenfolge, Phasenausfall, Unter- und Überspannung. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Für die Unter- und Überspannung ist jeweils ein Grenzwert (-20--2%/+2-+20%) und für den Ausgang ist eine Ansprech- oder Abfallverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
