Technische Daten
| Geeignet für Frontbefestigung Zentral | nein |
| Bemessungsdauerstrom Iu | 125 |
| Bemessungsdauerstrom bei AC-21, 400 V | 125 |
| Motorantrieb integriert | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Sicherheitsschalter | nein |
| Farbe des Betätigungselements | schwarz |
| Schutzart (IP), frontseitig | IP65 |
| Geeignet für Bodenbefestigung | nein |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 37 |
| Spannungsauslöser optional | nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 |
| Polzahl | 3 |
| Motorantrieb optional | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 |
| Geeignet für Verteilereinbau | nein |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsspannung | 0 - 690 |
| Geeignet für Zwischenbau | nein |
| Verriegelbar | ja |
| Bemessungsdauerstrom bei AC-23, 400 V | 68,5 |
| Ausführung des Betätigungselements | langer Drehgriff |
| Ausführung als Hauptschalter | ja |
| Bedingter Bemessungskurzschlussstrom Iq | 10 |
| Bemessungskurzzeitstromfestigkeit Icw | 1,5 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Geeignet für Frontbefestigung 4-Loch | ja |
Beschreibung

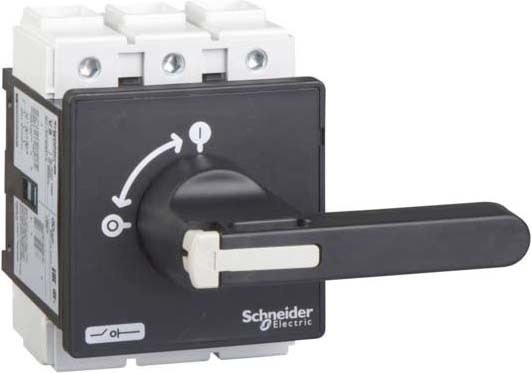

Vario-Trennschalter im Gehäuse VBF 3P. Baugroesse_A 125 A, Befestigung 4 Schrauben, Frontschild 90 x 90 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Für Befestigung in der Schaltschranktür. Schwarzer Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm. (Lieferung ohne Vorhängeschlösser) Schalterstellung O I, Frontschild schwarz. Vierlochbefestigung.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
