Technische Daten
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 - 4 mm² |
Bemessungsspannung | 450 V |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Betriebstemperatur | 40 °C |
Tiefe | 27 mm |
Bemessungsstrom In | 76 A |
Anzahl der Klemmstellen je Pol | 17 |
Transparent | nein |
Werkstoff des Isolierkörpers | Thermoplast |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Breite | 285 mm |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 16 mm² |
Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 16 mm² |
Halogenfrei | ja |
Farbe | grau |
Polzahl | 2 |
Abschlussplatte erforderlich | nein |
Explosionsgeprüfte Ausführung Ex e | nein |
Höhe | 50 mm |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 2,5 mm² |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Beschreibung

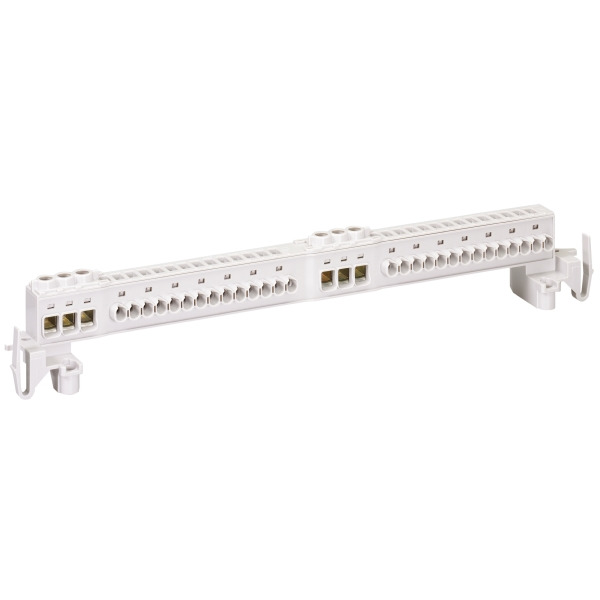

Schraubenlose PE/N Klemmschiene, zum Einbau in AK Kleinverteiler ab AK 14 und AKL/AKi-Leergehäuse als zusätzliche Klemmen oder für Ersatzbedarf, einstufige PE/N-Klemmschiene mit jeweils, 3 schraubbaren Klemmstellen 2,5mm²-16mm² und, 14 schraubenlosen Klemmstellen, 1,5-4mm²Abmessungen: 286 x 60 x 50mm
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
