Technische Daten
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Werkstoff des Isolierkörpers | Thermoplast |
Farbe | grau |
Betriebstemperatur | 40 °C |
Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 16 mm² |
Höhe | 24 mm |
Transparent | nein |
Breite | 285 mm |
Halogenfrei | ja |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 16 mm² |
Tiefe | 21,50 mm |
Polzahl | 2 |
Explosionsgeprüfte Ausführung Ex e | nein |
Anzahl der Klemmstellen je Pol | 12 |
Abschlussplatte erforderlich | nein |
Bemessungsstrom In | 76 A |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Bemessungsspannung | 450 V |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
Beschreibung

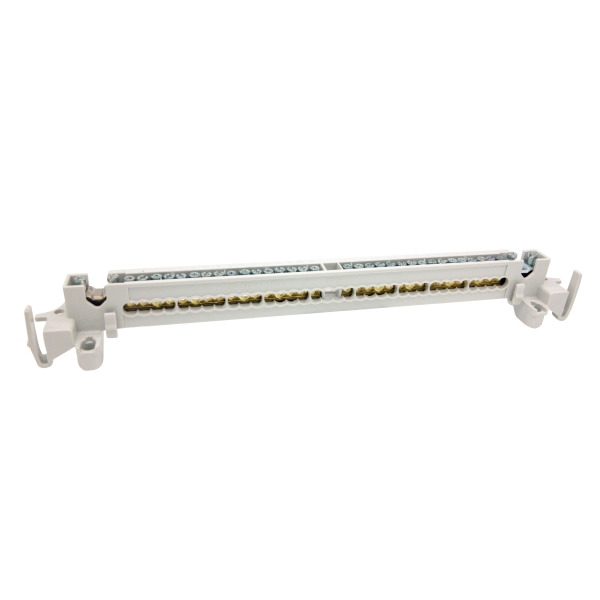

PE/N-Klemmschiene, zum Einbau in AK Kleinverteilern bis Baujahr 2014 und in AKL/AKi-Leergehäusen., PE und N-Klemme mit jeweils 1 Klemmstelle 25mm², 4 Klemmstellen 16mm² und 12 Klemmstellen 6mm²Abmessungen: 286 x 37 x 29mm
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
