Technische Daten
Breite in Teilungseinheiten | 28 |
Innentiefe | 101 mm |
Anbaumöglichkeit | ja |
Mit Schloss | nein |
DIN-Schiene | ja |
Signaldurchlassende Tür | ja |
Erdungsklemmenblock | nein |
Farbe | grau |
Ausführung Deckel | mit Ausschnitt |
RAL-Nummer | 7035 |
Schutzart (IP) | IP65 |
Höhe | 155 mm |
Breite | 315 mm |
Neutralleiterklemmenblock | nein |
Tiefe | 600 mm |
Anzahl der Reihen | 2 |
Transparenter Deckel/Tür | ja |
Art der Abdeckung | Tür |
Werkstoff des Gehäuses | Kunststoff |
EMV-Ausführung | nein |
Mit Montageplatte | nein |
Beschreibung

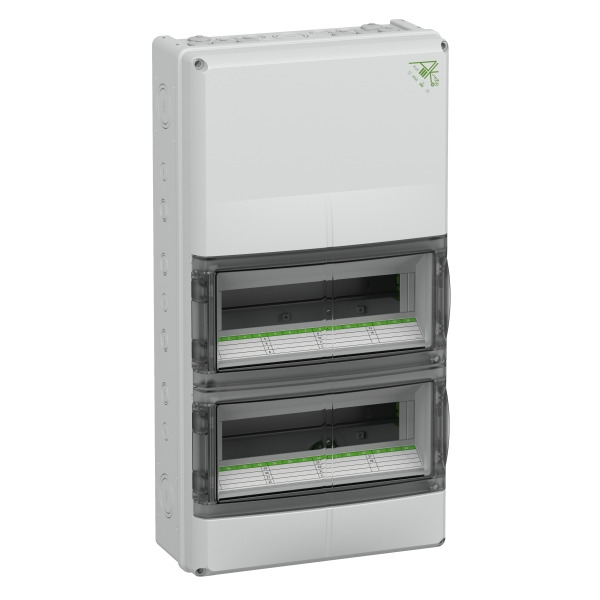

Kleinverteiler, mit Schutzart IP65, 2-reihig, 28 verfügbare Teilungseinheiten, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch DLG (Ammoniakbeständigkeit), oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit zusätzlichem Anschlussraum inkl. 35mm NormschieneAbmessungen: 315 x 155 x 600mm
Beigefügtes Zubehör: WAGO Reihenklemmen TOPJOB(R) S mit Push-in Anschlüssen zur Montage im zusätzlichen Anschlussraum, 1x Einspeisung 76A, 5-polig L1 / L2 / L3 / N / PE, 3-Leiter-Klemmen, anschließbare Leiter 0,5-16mm², 2x Abgangsklemmblock vorkonfektioniert mit Neutralleiter-Trennklemmen für: 1x Drehstrom-Abgang, über Installationsetagenklemmen NT / L1 / L2 / L3 / PE anschließbare Leiter 0,5-6mm² 9x Wechselstrom-Abgang über Installationsetagenklemmen NT / L / PE Leiter 0,5-4mm², Doppelmembranstutzen: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
