Technische Daten
Farbe | grau |
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Betriebstemperatur | 40 °C |
Höhe | 24 mm |
Transparent | nein |
Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 16 mm² |
Breite | 285 mm |
Abschlussplatte erforderlich | nein |
Explosionsgeprüfte Ausführung Ex e | nein |
Anzahl der Klemmstellen je Pol | 12 |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Werkstoff des Isolierkörpers | Thermoplast |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
Bemessungsspannung | 450 V |
Tiefe | 21,50 mm |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 16 mm² |
Halogenfrei | ja |
Bemessungsstrom In | 76 A |
Polzahl | 2 |
Beschreibung

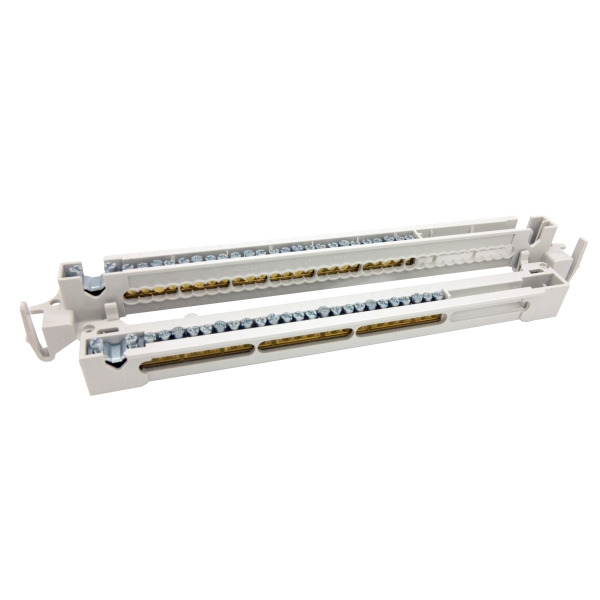

PE/N-Klemmschiene, zum Einbau in AK Kleinverteilern bis Baujahr 2014 und in AKL/AKi-Leergehäusen., PE und N-Klemme mit jeweils 1 Klemmstelle 25mm², 6 Klemmstellen 16mm² und 18 Klemmstellen 6mm²Abmessungen: 286 x 45 x 43mm
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
