Technische Daten
RAL-Nummer | 7035 |
Breite | 315 mm |
Schutzart (IP) | IP65 |
Anbaumöglichkeit | ja |
Mit Montageplatte | nein |
DIN-Schiene | ja |
Signaldurchlassende Tür | ja |
Farbe | grau |
Erdungsklemmenblock | nein |
Breite in Teilungseinheiten | 14 |
Mit Schloss | nein |
Transparenter Deckel/Tür | ja |
Ausführung Deckel | mit Ausschnitt |
Anzahl der Reihen | 1 |
Höhe | 450 mm |
EMV-Ausführung | nein |
Neutralleiterklemmenblock | nein |
Innentiefe | 101 mm |
Werkstoff des Gehäuses | Kunststoff |
Art der Abdeckung | Tür |
Tiefe | 155 mm |
Beschreibung

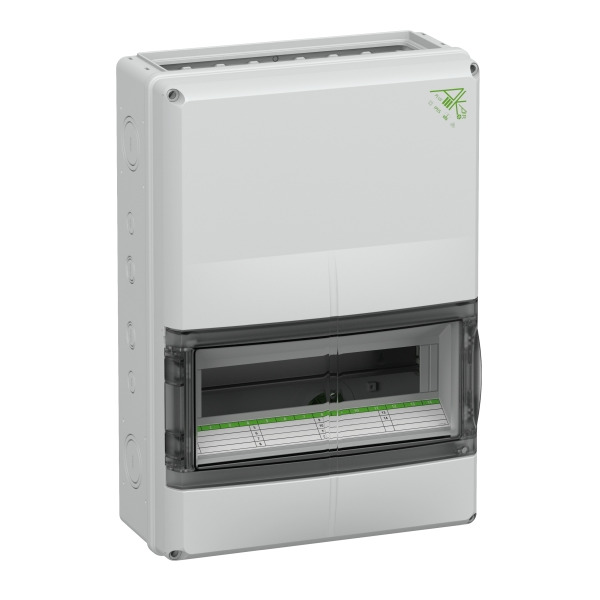

Kleinverteiler, mit Schutzart IP65, 1-reihig, 14 verfügbare Teilungseinheiten, Flansch-Type, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch DLG (Ammoniakbeständigkeit), oben und unten offene Stirnflächen zur Montage von verschiedenen Flanschen oder zur Kombination mehrerer AK-F Gehäuse mittels Kombiflansch, 1-reihig, 14 Teilungseinheiten, mit zusätzlichem Anschlussraum inkl. 35mm Normschiene, ohne PE/N-KlemmschieneAbmessungen: 315 x 450 x 155mm
Beigefügtes Zubehör: WAGO Reihenklemmen TOPJOB(R) S mit Push-in Anschlüssen: 1x Einspeisung 41A, 5-polig L1 / L2 / L3 / N / PE, 2-Leiter-Klemmen, anschließbare Leiter 0,5-10mm², 1x Abgangsklemmblock vorkonfektioniert mit Neutralleiter-Trennklemmen für: 1x Drehstrom-Abgang, über Installationsetagenklemmen NT / L1 / L2 / L3 / PE anschließbare Leiter 0,5-6mm² 9x Wechselstrom-Abgang über Installationsetagenklemmen NT / L / PE Leiter 0,5-4mm², Doppelmembranstutzen: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
