Technische Daten
Anzahl der Reihen | 4 |
Mit Montageplatte | nein |
RAL-Nummer | 7035 |
Ausführung Deckel | mit Ausschnitt |
Innentiefe | 106 mm |
Werkstoff des Gehäuses | Kunststoff |
DIN-Schiene | ja |
Transparenter Deckel/Tür | ja |
Art der Abdeckung | Tür |
Farbe | grau |
Erdungsklemmenblock | ja |
Mit Schloss | nein |
Höhe | 750 mm |
Neutralleiterklemmenblock | ja |
Anbaumöglichkeit | ja |
Schutzart (IP) | IP65 |
Signaldurchlassende Tür | ja |
Breite in Teilungseinheiten | 56 |
Tiefe | 155 mm |
EMV-Ausführung | nein |
Breite | 315 mm |
Beschreibung

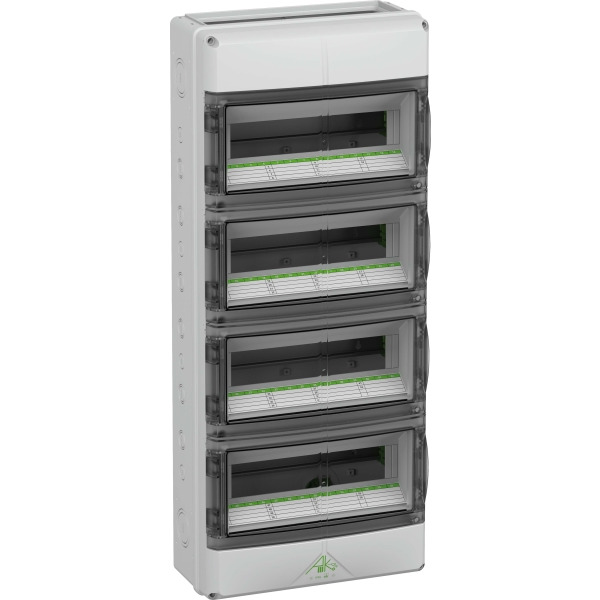

Kleinverteiler, mit Schutzart IP65, 4-reihig, 56 verfügbare Teilungseinheiten, Flansch-Type, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (Ammoniakbeständigkeit), oben und unten offene Stirnflächen zur Montage von verschiedenen Flanschen oder zur Kombination mehrerer AK-F Gehäuse mittels Kombiflansch, mit schraubenloser PE/N-Klemmschiene mit jeweils 6 schraubbaren Klemmstellen 2,5-16mm² und 21 / 2x14 schraubenlosen Klemmstellen 1,5-4mm²Abmessungen: 315 x 750 x 155mm
Beigefügtes Zubehör: Doppelmembranstutzen: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
