Technische Daten
Schutzpegel L-PE | 2,20 kV |
Polzahl | 5 |
Netzform TT | ja |
Prüfklasse | Typ 1 und 2 |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
Spannungsschaltende Funkenstreckentechnologie | ja |
Netzform TN | nein |
Netzform TN-C-S | nein |
Blitzstoßstrom (10/350 µs) | 30 kA |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
Baugröße | 3 TE |
Netzform TN-S | ja |
Folgestromlöschfähigkeit | 25 kA |
Netzform IT | nein |
Schutzpegel L-N | 1,50 kV |
Signalisierung am Gerät | optisch |
Höchste Dauerspannung AC | 255 V |
Montageart | vormontiert im Gehäuse |
Nennspannung AC | 230 V |
Integrierte Vorsicherung | nein |
Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
Schutzart (IP) | IP65 |
Netzform TN-C | nein |
Netzform sonstige | nein |
Überstromgeschützter Spannungsabgriff | nein |
Fernsignalisierung | nein |
Netzform DC | nein |
Beschreibung

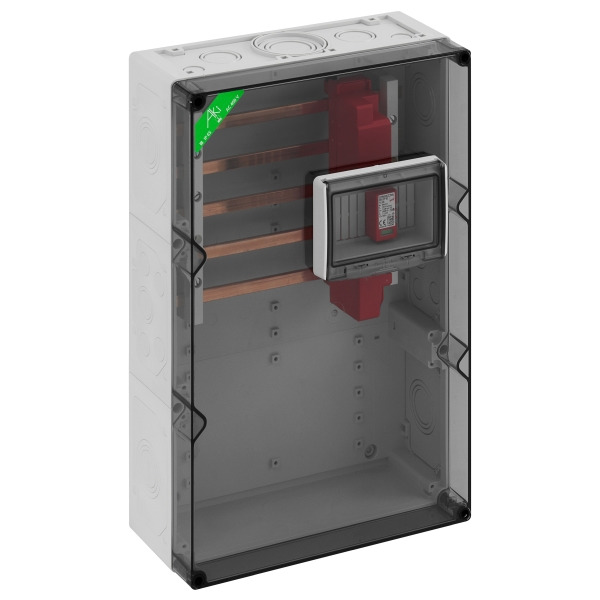

Überspannungsschutzgehäuse, Industrie Qualität, 5-polig, 40mm Sammelschienenabstand, mit CU-Schienen, L1...L3: 12 x 5mm, PE/N: 12 x 5mm, mit 10 Sammelschienenklemmen für CU-Leiter 4-35mm², mit Klappfenster 6 TE, mit transparentem Deckel, plombierbar, mit Blitzstrom- und Überspannungs-Ableiter Typ 1+2 nach EN 61643-11 für Hauptstrom-Versorgungssysteme, Netzform TT/TNS, für den Einsatz bei Gebäuden ohne äußeren Blitzschutz, Blitzstrom: (10/350) 7,5/30kA, höchste Dauerspannung: 255 V AC, max. zul. Vorsicherung: 160A gG, anschlussfertig montiert auf SammelschienensystemAbmessungen: 300 x 450 x 150mm
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
