Technische Daten
Bestückung | Klemme |
Für Ex-Zone Staub | ohne |
Max. Leiterquerschnitt | 70 mm² |
Montageart | Wand-/Deckenmontage |
Länge | 450 mm |
Witterungsbeständig | nein |
Deckelbefestigung | geschraubt |
Anreihbar | nein |
Für Ex-Zone Gas | ohne |
Funktionserhalt | ohne |
Plombierbar | ja |
Breite | 300 mm |
Montage im Erdreich | nein |
Einsatztemperatur | -25 - 40 °C |
Bemessungsisolationsspannung Ui | 690 V |
Form | rechteckig |
Oberflächenschutz | unbehandelt |
Schutzart (IP) | IP65 |
Vergießbar | ja |
Halogenfrei | ja |
Farbe | grau |
Werkstoff | Kunststoff |
Einführung von hinten | nein |
Mit Abschirmung | nein |
Transparenter Deckel | nein |
Tiefe | 132 mm |
Art der Gehäusedurchführung | Vorprägung |
Explosionsgeprüfte Ausführung | nein |
Mit Vergussmasse mitgeliefert | nein |
Montage unter Wasser | nein |
Anzahl der Einführungen | 16 |
Beschreibung

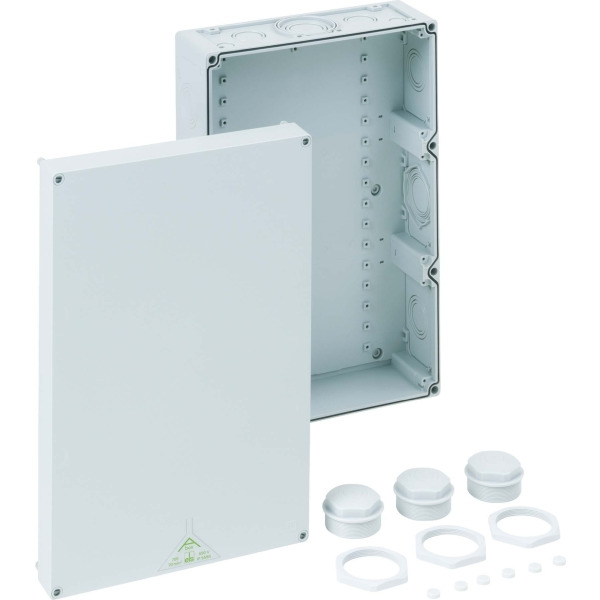

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 70mm², Ui=690V AC, Ausschlagmembranen, M20/M32/M40/M50/M63, (16 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, ohne KlemmenAbmessungen: 300 x 450 x 132mm
Beigefügtes Zubehör: 3 Würgenippel mit Gegenmutter IP54 M63 Dichtbereich 24-43mm
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
