Technische Daten
Polzahl | 1 |
Explosionsgeprüfte Ausführung Ex e | nein |
Montageart | Hutschiene TH35 |
Höhe | 23 mm |
Werkstoff des Isolierkörpers | Thermoplast |
Halogenfrei | ja |
Transparent | nein |
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Abschlussplatte erforderlich | nein |
Breite | 51 mm |
Farbe | grün |
Anzahl der Klemmstellen je Pol | 5 |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Tiefe | 20 mm |
Bemessungsstrom In | 76 A |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
Betriebstemperatur | 40 °C |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
Bemessungsspannung | 690 V |
Beschreibung

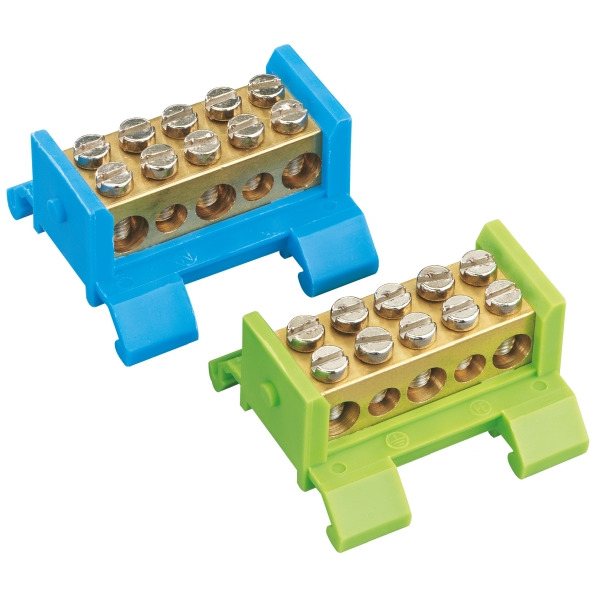

PE/N Klemmstein zur Befestigung auf 35mm Normschiene, zum Beispiel in Zählergehäusen, PE Klemme (grün) 3 x 25mm², 2 x 16mm²Abmessungen: 48 x 42 x 25mm
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
