Technische Daten
Länge | 447 mm |
Oberflächenschutz | unbehandelt |
Anreihbar | ja |
Montageart | Wand-/Deckenmontage |
Einsatztemperatur | -25 - 40 °C |
Mit Abschirmung | nein |
Montage unter Wasser | nein |
Transparenter Deckel | nein |
Für Ex-Zone Gas | ohne |
Für Ex-Zone Staub | ohne |
Witterungsbeständig | ja |
Explosionsgeprüfte Ausführung | nein |
Deckelbefestigung | geschraubt |
Form | rechteckig |
Werkstoff | Kunststoff |
Halogenfrei | ja |
Tiefe | 105 mm |
Anzahl der Einführungen | 7 |
Plombierbar | nein |
Funktionserhalt | ohne |
Schutzart (IP) | IP66 |
Bestückung | Klemme |
Montage im Erdreich | nein |
Mit Vergussmasse mitgeliefert | nein |
Farbe | orange |
Einführung von hinten | nein |
Breite | 190 mm |
Vergießbar | nein |
Max. Leiterquerschnitt | 16 mm² |
Bemessungsisolationsspannung Ui | 400 V |
Beschreibung

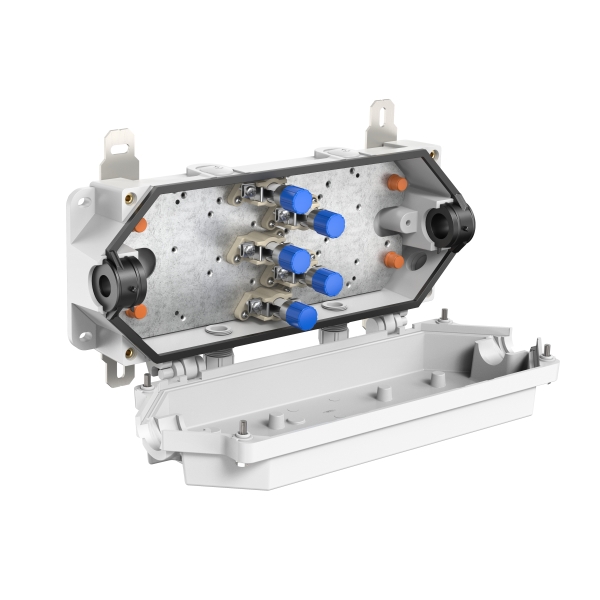

Abzweigkasten, mit Schutzart IP66/IP67, Ui=400V AC, M25, (5 seitlich), außenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und Tunnelbereich, Druck-Sog-Dicht nach Gotthard-Richtlinie. Halogenfreies Gehäuse aus Spezialduroplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik. Außenbefestigungslaschen und Deckelschrauben aus Edelstahl 1.4571, grau, Durchgang: 5-polige Klemme für ungeschnittene Leiter, Klemmbereich für ungeschnittene Leiter 2,5mm² bis 25mm², Klemmbereich für geschnittene Leiter 2,5mm² bis 16mm², Bemessungsstrom 63A. Abzweig 5-polig 2 x 2,5-6mm², Bemessungsstrom 40A, Dichtbereich Hauptkabel: 17-22mm (andere Dichtbereiche auf Anfrage)Abmessungen: 190 x 447 x 105mm
Beigefügtes Zubehör: 2 Stück Kabelverschraubung M25, Dichtbereich 9-16mm
4 Stück Verschlussschrauben M25
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
