Technische Daten
Einführung von hinten | ja |
Mit Vergussmasse mitgeliefert | nein |
Werkstoff | Kunststoff |
Anzahl der Einführungen | 16 |
Max. Leiterquerschnitt | 10 mm² |
Farbe | orange |
Einsatztemperatur | -35 - 55 °C |
Tiefe | 120 mm |
Montage im Erdreich | nein |
Form | quadratisch |
Bemessungsisolationsspannung Ui | 450 V |
Oberflächenschutz | unbehandelt |
Schutzart (IP) | IP66 |
Halogenfrei | ja |
Anreihbar | ja |
Montage unter Wasser | nein |
Für Ex-Zone Gas | ohne |
Plombierbar | ja |
Für Ex-Zone Staub | ohne |
Transparenter Deckel | nein |
Länge | 250 mm |
Montageart | Wand-/Deckenmontage |
Funktionserhalt | E90 |
Witterungsbeständig | ja |
Mit Abschirmung | nein |
Explosionsgeprüfte Ausführung | nein |
Bestückung | Klemme |
Breite | 200 mm |
Vergießbar | nein |
Deckelbefestigung | geschraubt |
Art der Gehäusedurchführung | Vorprägung |
Beschreibung

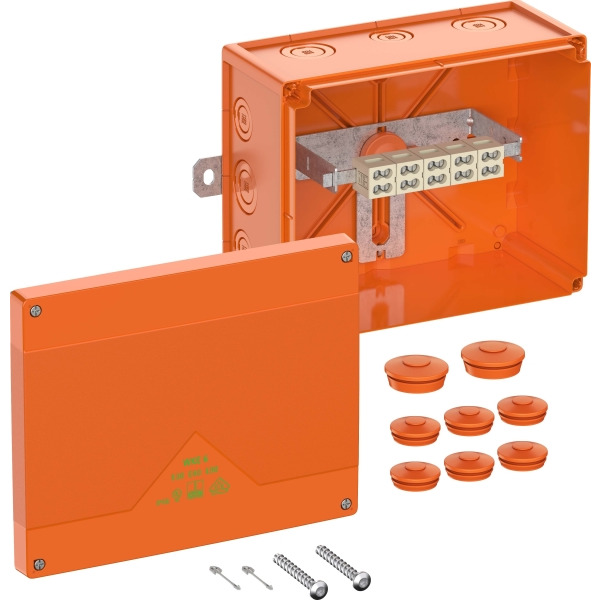

Abzweigkasten, mit Schutzart IP66, Ui=450V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Ausschlagmembranen, M20/M25/M32/M40, (4 rückseitig, 12 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30-E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar, orange, Verbindungskasten 5-polig 1-10mm², Abzweigkasten 5-polig 1-10mm², Anzahl der klemmbaren Leiter pro Pol: 20 x 1² / 16 x 1,5² / 12 x 2,5² / 8 x 4² / 4 x 6² / 4 x 10²Abmessungen: 200 x 250 x 120mm
Beigefügtes Zubehör: Deckelverliersicherung, Schraubanker, 6 Doppelmembranstutzen IP66 M32 Dichtbereich 13-21mm, 2 Doppelmembranstutzen IP66 M40 Dichtbereich 17-28mm
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
