Technische Daten
| Zul. Kabelaußentemperatur bei Montage/Handling | -5..50 °C |
| Ader-Kennzeichnung | Ziffern |
| Mantel-Farbe | schwarz |
| Beidraht | nein |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -30..70 °C |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Gewicht | 540 kg/km |
| Leiter-Form | rund |
| Außendurchmesser ca. | 20,5 mm |
| Nennspannung U | 1 kV |
| Konzentrischer Leiter | Kupfer |
| Ader-Zahl | 14 |
| Schirm | nein |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 308 mm |
| Mit Schutzleiter | nein |
| Leiter-Material | Kupfer |
| Bleimantel | nein |
| Leiternennquerschnitt | 1,5 mm² |
| Nennspannung U0 | 0,6 kV |
| Konzentrischer Leiter-Nennquerschnitt | 2,5 mm² |
| Zul. max. Leitertemperatur | 70 °C |
Beschreibung

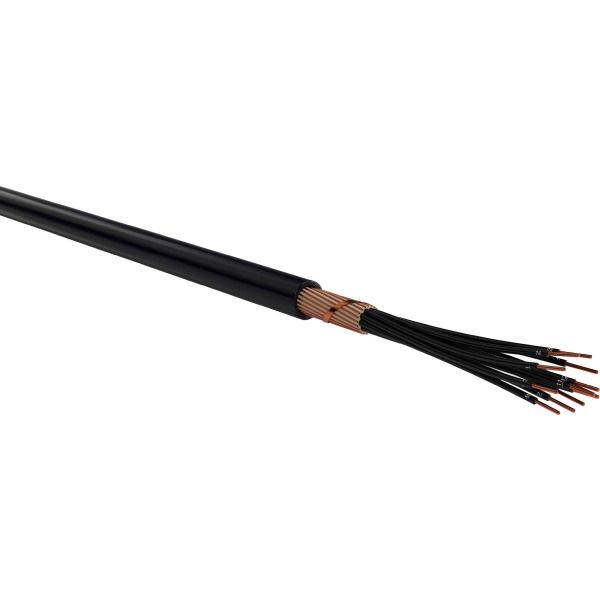

Energiekabel für Industrie und Schaltanlagen, Kraftwerke, Hausanschlüsse und Straßenbeleuchtung sowie als Steuerkabel zur Übertragung von Steuer- und Regelimpulsen und Messwerten. Dort, wo erhöhter elektrischer und mechanischer Schutz gefordert wird. Verlegung im Freien, in der Erde, im Wasser, in Innenräumen und Kabelkanälen. Der konzentrische Leiter (C) darf als Mittel-, Schutz- oder Nulleiter verwendet werden. Er darf gleichzeitig als Schirm dienen, z.B. als geerdeter Berührungsschutz.
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
