Technische Daten
Breite/Rastermaß (mm) | 7 |
Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0,5 - 1,5 |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0,14 - 1,5 |
Explosionsgeprüfte Ausführung Ex e | nein |
Farbe | grau |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0,5 - 0,75 |
Mit PE Anschluss | ja |
Bemessungsspannung (V) | 250 |
Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0,14 - 1 |
Werkstoff des Isolierkörpers | Thermoplast |
Anschlussposition | oben |
Abschlussplatte erforderlich | ja |
Trennfunktion | nein |
Mit Schirmanschluss | nein |
Mit Einspeisefunktion | nein |
Montageart | HutschieneTH35 |
Quer verbindbar | ja |
Etagen intern gebrückt | nein |
LED schaltend für | nein |
Anzahl der Etagen | 4 |
Höhe bei niedrigstbauender Montageart (mm) | 52,4 |
Länge (mm) | 97,3 |
Anzahl der Klemmstellen je Etage | 2 |
Betriebstemperatur (°C) | 105 |
Bemessungsstrom In (A) | 13,5 |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Farbe des Leuchtmittels | ohne |
Beschreibung

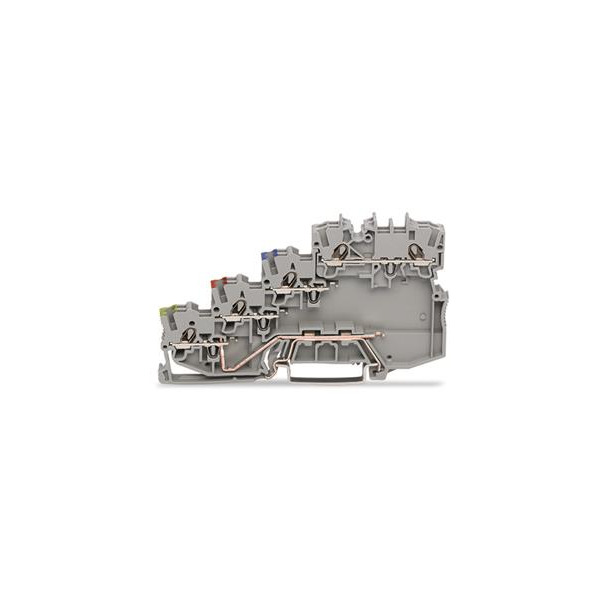

4-Leiter-Initiatorenklemme; mit PE-Anschluss; mit farbig bedruckten Leitereinführungen; 1 mm²; Push-in CAGE CLAMP®; 1,00 mm²; grauDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
