Technische Daten
Werkstoff des Isolierkörpers | Thermoplast |
Etagen intern gebrückt | nein |
Abschlussplatte erforderlich | ja |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0,25 - 4 |
Explosionsgeprüfte Ausführung Ex e | ja |
Länge (mm) | 48,5 |
Bemessungsstrom In (A) | 24 |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Höhe bei niedrigstbauender Montageart (mm) | 32,9 |
Anzahl der Klemmstellen je Etage | 2 |
Anschlussposition | oben |
Anzahl der Etagen | 1 |
Betriebstemperatur (°C) | 105 |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0,75 - 2,5 |
Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0,25 - 2,5 |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Farbe | schwarz |
Bemessungsspannung (V) | 800 |
Breite/Rastermaß (mm) | 5,2 |
Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0,75 - 4 |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Montageart | HutschieneTH35 |
Beschreibung

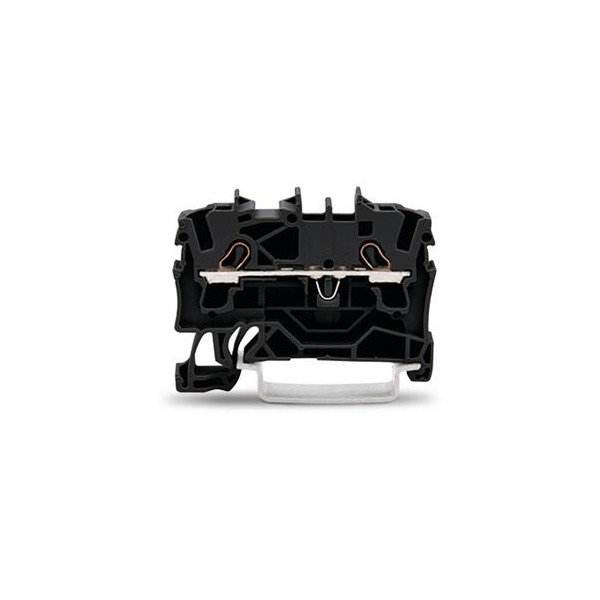

2-Leiter-Durchgangsklemme; 2,5 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 2,50 mm²; schwarzDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
