Technische Daten
Mit integrierter Prüfbuchse | nein |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0,75 - 2,5 |
Abschlussplatte erforderlich | ja |
Anzahl der Etagen | 1 |
Bemessungsspannung (V) | 400 |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0,25 - 4 |
Betriebstemperatur (°C) | 105 |
Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0,25 - 2,5 |
Länge (mm) | 66,5 |
Montageart | HutschieneTH35 |
Ausführung der Längstrennung | ohne |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Werkstoff des Isolierkörpers | Thermoplast |
Anzahl der Klemmstellen je Etage | 2 |
Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0,75 - 4 |
Ausführung der Quertrennung | ohne |
Farbe | grau |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Höhe bei niedrigstbauender Montageart (mm) | 33 |
Etagen intern gebrückt | ja |
Anschlussposition | oben |
Breite/Rastermaß (mm) | 5,2 |
Bemessungsstrom In (A) | 16 |
Beschreibung

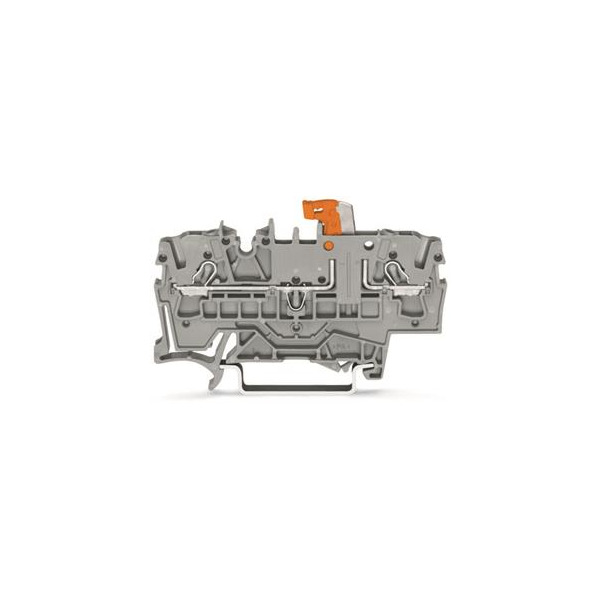

2-Leiter-Trenn- und Messklemme; mit Prüfmöglichkeit; Trennmesserhalter orange; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; grauDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
