Technische Daten
Anzahl der Klemmstellen je Etage | 4 |
Anschlussposition | oben |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0,25 - 4 |
Höhe bei niedrigstbauender Montageart (mm) | 63 |
Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0,25 - 2,5 |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0,75 - 2,5 |
Bemessungsspannung (V) | 800 |
Abschlussplatte erforderlich | ja |
Etagen intern gebrückt | ja |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Explosionsgeprüfte Ausführung Ex e | nein |
Länge (mm) | 105,5 |
Montageart | HutschieneTH35 |
Betriebstemperatur (°C) | 105 |
Anzahl der Etagen | 2 |
Farbe | grau |
Bemessungsstrom In (A) | 24 |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Werkstoff des Isolierkörpers | Thermoplast |
Breite/Rastermaß (mm) | 5,2 |
Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0,75 - 4 |
Beschreibung

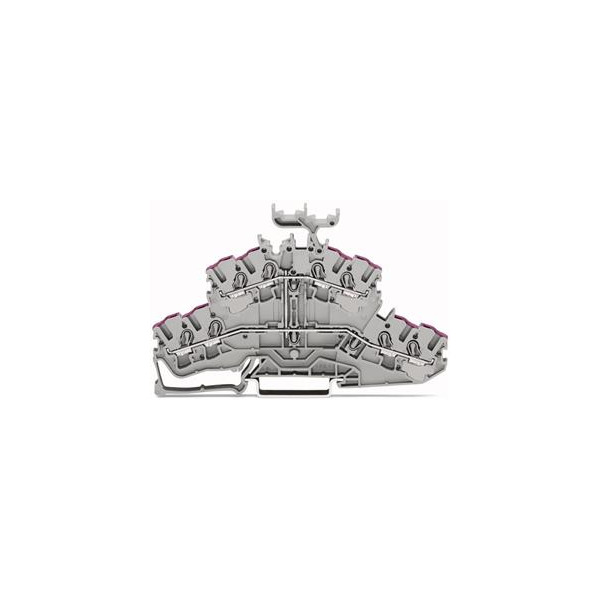

4-Leiter-Doppelstockklemme; 8-Leiter-Durchgangsklemme; L; mit Beschriftungsträger; intern gebrückt; Leitereinführung violett bedruckt; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; grauDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
