Technische Daten
Breite/Rastermaß (mm) | 5 |
Bemessungsspannung (V) | 800 |
Anschlussposition | oben |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Bemessungsstrom In (A) | 20 |
Explosionsgeprüfte Ausführung Ex e | nein |
Länge (mm) | 75 |
Etagen intern gebrückt | nein |
Anzahl der Klemmstellen je Etage | 4 |
Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0,08 - 2,5 |
Abschlussplatte erforderlich | ja |
Betriebstemperatur (°C) | 105 |
Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0,08 - 2,5 |
Montageart | Hutschiene TH35 |
Werkstoff des Isolierkörpers | Thermoplast |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Höhe bei niedrigstbauender Montageart (mm) | 28 |
Farbe | grau |
Anzahl der Etagen | 1 |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0,08 - 2,5 |
Beschreibung

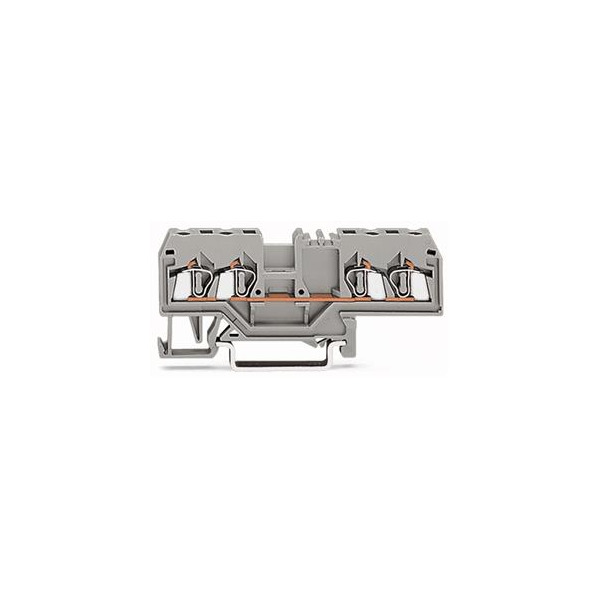

4-Leiter-Durchgangsklemme; 2,5 mm²; mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 2,50 mm²; grauDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
