Technische Daten
Werkstoff des Isolierkörpers | Thermoplast |
Länge (mm) | 58 |
Anzahl der Etagen | 1 |
Bemessungsspannung (V) | 800 |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0,2 - 16 |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Etagen intern gebrückt | nein |
Farbe | blau |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Anzahl der Klemmstellen je Etage | 2 |
Bemessungsstrom In (A) | 76 |
Breite/Rastermaß (mm) | 12 |
Montageart | Hutschiene TH35 |
Abschlussplatte erforderlich | ja |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0,2 - 16 |
Anschlussposition | seitlich |
Betriebstemperatur (°C) | 105 |
Explosionsgeprüfte Ausführung Ex e | nein |
Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0,2 - 16 |
Höhe bei niedrigstbauender Montageart (mm) | 45,5 |
Beschreibung

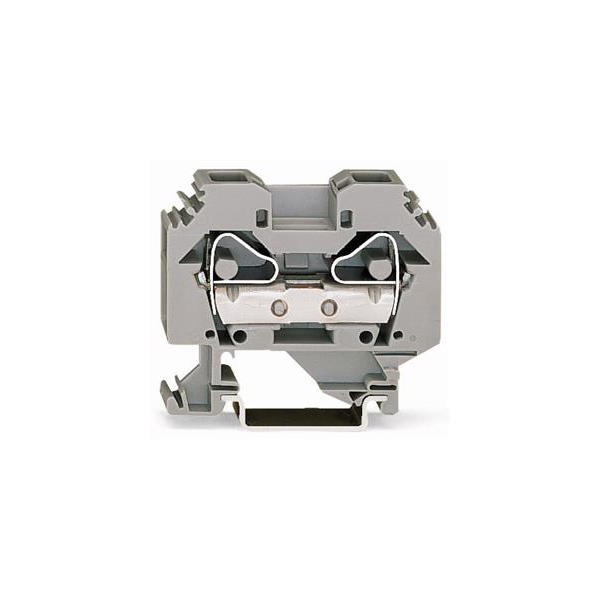

2-Leiter-Durchgangsklemme; 16 mm²; seitliche Beschriftungsaufnahmen; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 16,00 mm²; blauDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
