Technische Daten
Bemessungsspannung (V) | 800 |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Länge (mm) | 80 |
Etagen intern gebrückt | nein |
Farbe | grau |
Höhe bei niedrigstbauender Montageart (mm) | 37,5 |
Breite/Rastermaß (mm) | 12 |
Anzahl der Klemmstellen je Etage | 2 |
Explosionsgeprüfte Ausführung Ex e | nein |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Abschlussplatte erforderlich | ja |
Bemessungsstrom In (A) | 76 |
Montageart | Hutschiene TH35 |
Werkstoff des Isolierkörpers | Thermoplast |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Anschlussposition | oben |
Betriebstemperatur (°C) | 105 |
Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0,2 - 16 |
Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0,2 - 16 |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0,2 - 16 |
Anzahl der Etagen | 1 |
Beschreibung

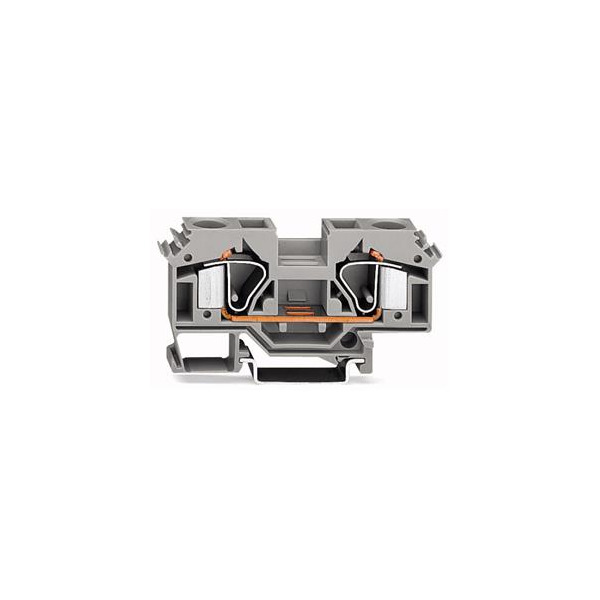

2-Leiter-Durchgangsklemme; 16 mm²; seitliche Beschriftungsaufnahmen; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 16,00 mm²; grauDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
