Technische Daten
Bemessungsstrom In (A) | 76 |
Anzahl der Klemmstellen je Etage | 2 |
Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0,2 - 16 |
Werkstoff des Isolierkörpers | Thermoplast |
Farbe | grau |
Höhe bei niedrigstbauender Montageart (mm) | 43,5 |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Anschlussposition | schräg |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Bemessungsspannung (V) | 1000 |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Etagen intern gebrückt | nein |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0,2 - 16 |
Montageart | Hutschiene TH35 |
Abschlussplatte erforderlich | ja |
Länge (mm) | 88,5 |
Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0,2 - 16 |
Anzahl der Etagen | 1 |
Betriebstemperatur (°C) | 105 |
Breite/Rastermaß (mm) | 12 |
Explosionsgeprüfte Ausführung Ex e | nein |
Beschreibung

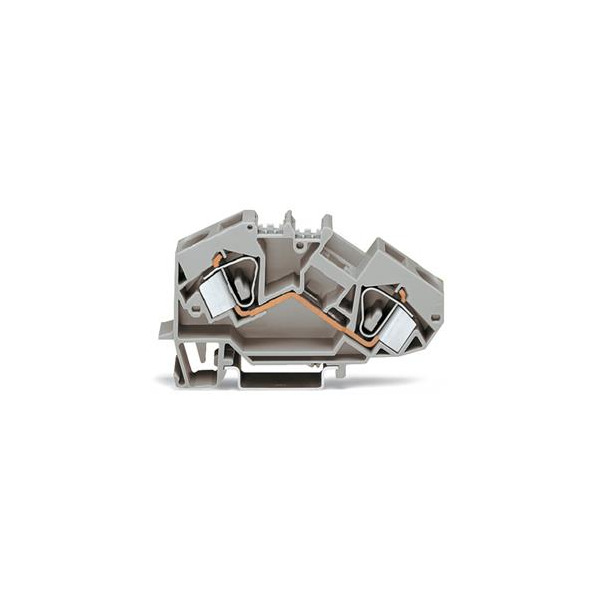

2-Leiter-Durchgangsklemme; 16 mm²; mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 16,00 mm²; grauDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
