Technische Daten
Bemessungsversorgungsspannung bei DC (V) | 120 - 373 |
Ausgangsspannung (V) einstellbar | ja |
Bemessungsversorgungsspannung bei AC 50Hz (V) | 85 - 164 |
Höhe (mm) | 59 |
Tiefe (mm) | 89 |
Nennwert Ausgangsspannung (V) 1 | 24 |
Wandmontage möglich | nein |
1. Ausgangsspannung (V) | 22,8 - 26,4 |
Max. Ausgangsstrom 1 | 4 |
Breite in Teilungseinheiten (TE) | 5 |
Nennwert Ausgangsstrom 1 | 4 |
Breite (mm) | 90 |
Geeignet für Reiheneinbau | nein |
Geeignet für Sicherheitsfunktionen | nein |
Tragschienenmontage möglich | ja |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Schutzart (IP) | IP20 |
Kurzschlussfest | ja |
Direktmontage möglich | nein |
Spannungsart der Versorgungsspannung | AC/DC |
Ausgangsspannung (V) geregelt | ja |
Stabilisiert | ja |
Bemessungsversorgungsspannung bei AC 60Hz (V) | 85 - 264 |
Beschreibung

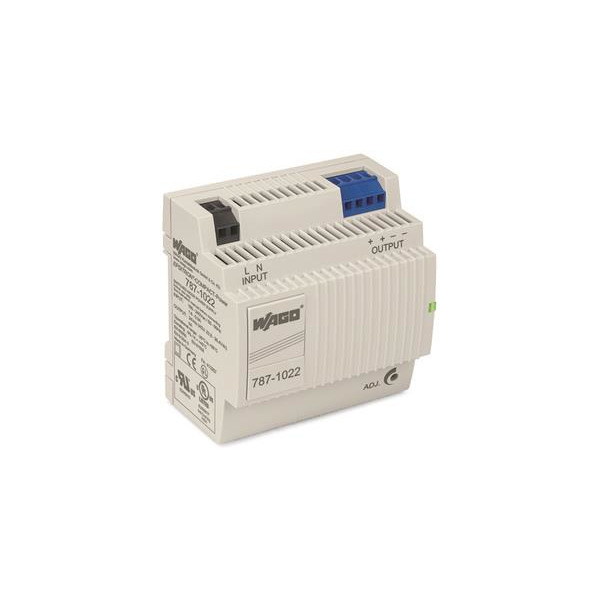

Primär getaktete Stromversorgung; Compact; 1-phasig; Ausgangsspannung DC 24 V; Ausgangsstrom 4 ADatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
