Technische Daten
Tiefe (mm) | 136 |
Breite in Teilungseinheiten (TE) | 4 |
Wandmontage möglich | nein |
Nennwert Ausgangsstrom 1 | 5 |
Ausgangsspannung (V) geregelt | ja |
Tragschienenmontage möglich | ja |
Bemessungsversorgungsspannung bei AC 60Hz (V) | 85 - 264 |
Geeignet für Reiheneinbau | nein |
Breite (mm) | 75 |
Direktmontage möglich | nein |
Spannungsart der Versorgungsspannung | AC/DC |
Max. Ausgangsstrom 1 | 5 |
Bemessungsversorgungsspannung bei AC 50Hz (V) | 85 - 264 |
Schutzart (IP) | IP20 |
1. Ausgangsspannung (V) | 22 - 28 |
Nennwert Ausgangsspannung (V) 1 | 24 |
Bemessungsversorgungsspannung bei DC (V) | 130 - 373 |
Höhe (mm) | 92 |
Stabilisiert | ja |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Ausgangsspannung (V) einstellbar | ja |
Kurzschlussfest | ja |
Geeignet für Sicherheitsfunktionen | nein |
Beschreibung

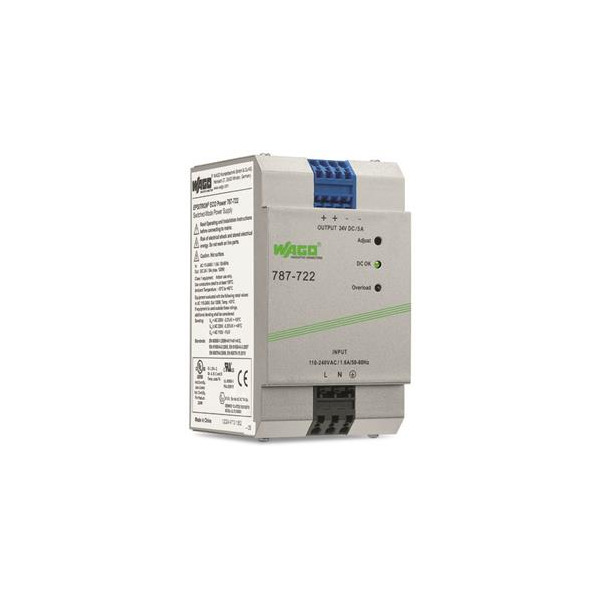

Stromversorgung; Eco; 1-phasig; Ausgangsspannung DC 24 V; Ausgangsstrom 5 A; DC-OK LED; 4,00 mm²Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
