Technische Daten
Schutzart (IP) | IP20 |
Spannungsart zur Betätigung | DC |
Höhe (mm) | 73 |
Mit LED-Anzeige | ja |
Bemessungssteuerspeisespannung Us bei DC | 24 |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Schaltverhalten des Antriebs | monostabil |
Nennstrom | 12 |
Antrieb, Polung | gepolt |
Tiefe (mm) | 97 |
Anzahl der Kontakte als Wechsler | 2 |
Art des Schaltkontaktes | Einfachkontakt |
Mit zwangsgeführten Kontakten | nein |
Breite (mm) | 31 |
Mit abnehmbaren Klemmen | nein |
Komplettgerät mit Sockel | ja |
Beschreibung

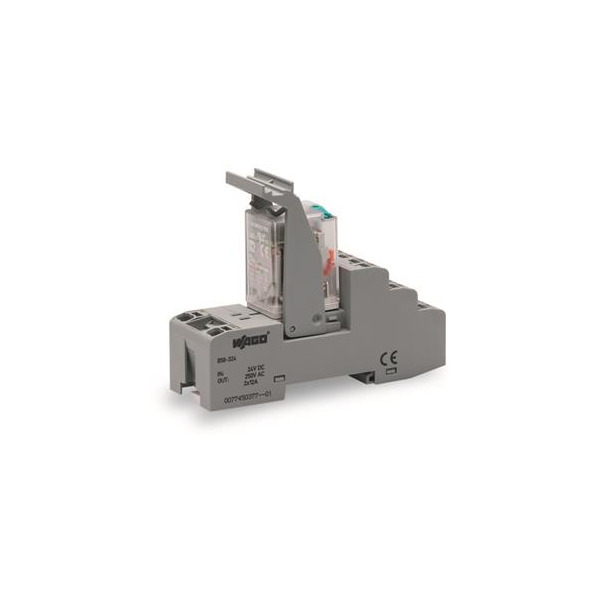

Relaismodul; Eingangsnennspannung DC 24 V; 2 Wechsler; Grenzdauerstrom 12 A; mit Handbedienung; Statusanzeige rot; 31 mm Baubreite; 1,50 mm²Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
