Technische Daten
Farbe | grau |
Bemessungsspannung (V) | 500 |
Werkstoff des Isolierkörpers | Thermoplast |
Betriebstemperatur (°C) | 105 |
Bemessungsstrom In (A) | 24 |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0,08 - 4 |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0,25 - 2,5 |
Breite/Rastermaß (mm) | 5 |
Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0,08 - 2,5 |
Etagen intern gebrückt | nein |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0,08 - 2,5 |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Anzahl der Etagen | 1 |
Länge (mm) | 49 |
Anzahl der Klemmstellen je Etage | 3 |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Explosionsgeprüfte Ausführung Ex e | nein |
Höhe bei niedrigstbauender Montageart (mm) | 27,5 |
Anschlussposition | oben |
Montageart | HutschieneTH35 |
Abschlussplatte erforderlich | ja |
Beschreibung

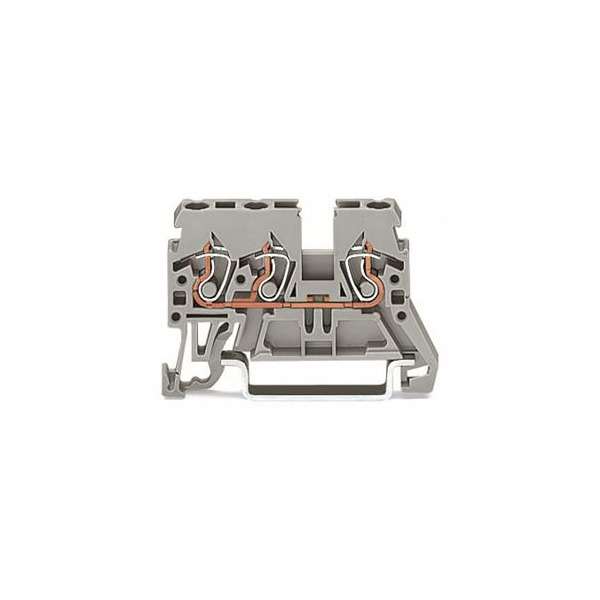

3-Leiter-Durchgangsklemme; 2,5 mm²; seitliche Beschriftungsaufnahmen; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 2,50 mm²; grauDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
