Technische Daten
| Höhe | 102 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
| Breite | 5,1 mm |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5..4 mm² |
| Bemessungsstrom In | 24 A |
| Tiefe | 69,5 mm |
| Anzahl der Etagen | 4 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5..4 mm² |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Farbe | beige |
| Montageart | Hutschiene TH35 |
| Etagen intern gebrückt | nein |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5..2,5 mm² |
| Bemessungsspannung | 400 V |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | -50..120 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
Beschreibung

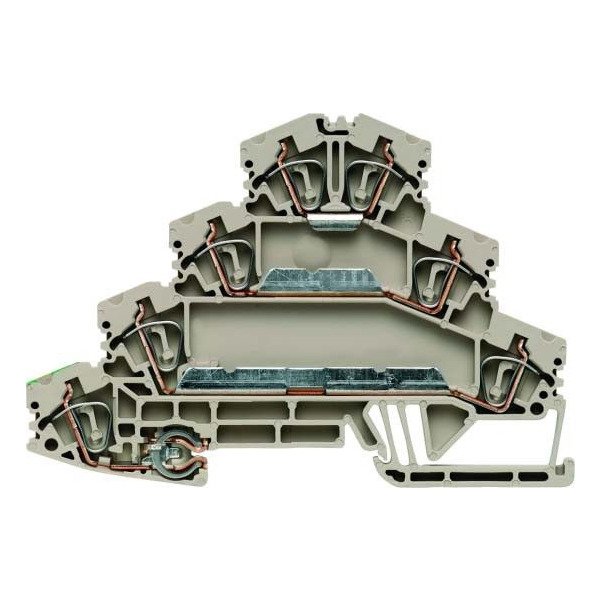

Die Motoranschlussklemme vereint die Leistungsmerkmale des größeren Rasters mit der Baubreite des kleineren Rasters. Das Ergebnis: Maximierung des Bemessungsstroms bei gleichzeitiger Minimierung der Baugröße. Das sorgt für Entlastung bei Einkauf, Logistik und Design-In.
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
