f-tronic 7195103 EHZ721APZ50D01, 1 ZP, DS, 1 R, 1 VAPZ inkl. APL, SLS 50A, SPVGD01, 2 PPV, 1 PL150

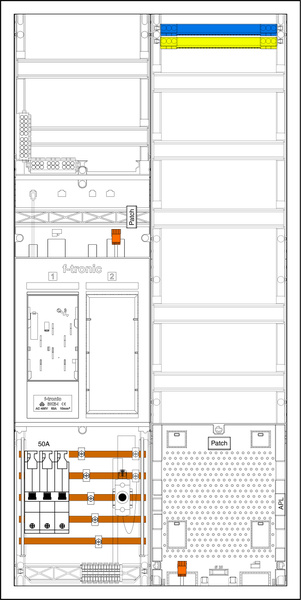

N 7195103 EHZ721APZ50D01 - Komplettschrank mit integriertem SLS 50A Schalter und umfangreichem Zubehör

Wenn du auf der Suche nach einem zuverlässigen und umfassend ausgestatteten Zählerschrank bist, der dir eine sichere und übersichtliche Installation deiner elektrischen Anlagen ermöglicht, dann ist der N 7195103 EHZ721APZ50D01 die passende Lösung. Dieses Komplettsystem vereint alle notwendigen Komponenten in einem robusten Schrank, sodass du deine Elektroinstallation effizient und normgerecht realisieren kannst.

Warum dieses System/Produkt?

Der N 7195103 EHZ721APZ50D01 ist ein Komplettschrank, der speziell für den Einsatz in modernen Zählerschranksystemen konzipiert wurde. Er bietet dir eine durchdachte Kombination aus Sammelschienenklemmen, Steckklemmen und einem integrierten SLS-Schalter mit 50 Ampere Nennstrom. Diese Ausstattung gewährleistet eine sichere Stromverteilung und erhöht die Betriebssicherheit deiner elektrischen Anlage. Zudem ist der Schrank mit einem APL (Abgangsleitungsschutz) ausgestattet, der zusätzlichen Schutz bei Überlastungen bietet. Die enthaltenen Patchkabel und Patch-Patch-Verbinder ermöglichen eine einfache und flexible Verdrahtung, was dir die Montage und spätere Wartung erleichtert.

Technische Highlights & Montage

Technisch überzeugt der N 7195103 EHZ721APZ50D01 durch seine hochwertige Ausstattung: Er verfügt über Sammelschienenklemmen vom Typ SSK16, die eine sichere und stabile Verbindung der Leitungen gewährleisten. Die Sammelschienenisolierung sorgt für den notwendigen Berührungsschutz und verhindert Kurzschlüsse. Mit der N-N-Steckklemme (ZSSKN17N) und der PE-Steckklemme (ZSSKPE34) sind die Neutralleiter und Schutzleiter sicher und übersichtlich angeschlossen. Der integrierte SLS-Schalter mit 50A Nennstrom schützt deine Anlage zuverlässig vor Überlastungen und Kurzschlüssen. Die Montage des Schranks gestaltet sich dank der klar strukturierten Komponenten einfach und zeitsparend. Die Abdeckstreifen (ADS12W) sorgen für eine saubere Optik und schützen die Sammelschienen zusätzlich. Die beiliegenden Patchkabel (PL150) und Patch-Patch-Verbinder (PPV5) ermöglichen eine flexible Verbindung der einzelnen Module und erleichtern die Installation erheblich.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz eignet sich der N 7195103 EHZ721APZ50D01 ideal für die Installation in Wohngebäuden, Mehrfamilienhäusern oder kleineren Gewerbeobjekten. Er ist für den Einsatz in Zählerschränken vorgesehen, in denen eine sichere und übersichtliche Verteilung der elektrischen Energie erforderlich ist. Besonders dort, wo eine normgerechte Absicherung und eine klare Trennung der Stromkreise wichtig sind, bietet dir dieses System eine zuverlässige Grundlage. Ob im Hauswirtschaftsraum, im Keller oder in einem Technikraum - der Schrank fügt sich dank seiner kompakten Bauweise und der durchdachten Komponenten harmonisch in deine Elektroinstallation ein.

Abmessungen & Technische Daten

Die wichtigsten Kenndaten des N 7195103 EHZ721APZ50D01 auf einen Blick:

Tipps zur Reinigung & Pflege

Für die Pflege deines Zählerschranks empfiehlt es sich, die Oberfläche regelmäßig mit einem trockenen oder leicht feuchten Tuch abzuwischen, um Staub und Schmutz zu entfernen. Vermeide aggressive Reinigungsmittel, da diese die Oberflächenbeschichtung oder die Isolierung der Komponenten beschädigen könnten. Achte darauf, dass keine Feuchtigkeit in die elektrischen Bauteile eindringt, um Korrosion oder Kurzschlüsse zu verhindern. Eine regelmäßige Sichtprüfung der Anschlüsse und der Bauteile trägt dazu bei, die Sicherheit und Funktionalität langfristig zu gewährleisten.

Häufig gestellte Fragen

Für welche Anwendungen ist der N 7195103 EHZ721APZ50D01 besonders geeignet?

Der Schrank ist speziell für den Einsatz in Wohn- und kleineren Gewerbegebäuden konzipiert, wo eine sichere und normgerechte Verteilung der elektrischen Energie erforderlich ist. Er eignet sich besonders für Zählerschränke mit einem Zählerplatz und integriertem SLS-Schalter.

Wie erfolgt die Montage und Verdrahtung des Schranks?

Die Montage gestaltet sich durch die vormontierten Sammelschienenklemmen, Steckklemmen und das mitgelieferte Zubehör wie Patchkabel und Verbinder einfach und übersichtlich. Die Komponenten sind so ausgelegt, dass eine schnelle und sichere Installation möglich ist. Wichtig ist, die Anschlusswerte und die Einbausituation vorab zu prüfen.

Welche Schutzfunktionen bietet der integrierte SLS-Schalter?

Der SLS-Schalter mit 50 A Nennstrom schützt die elektrische Anlage vor Überlastungen und Kurzschlüssen. Er sorgt dafür, dass im Fehlerfall der Stromkreis schnell unterbrochen wird, was die Sicherheit der gesamten Installation erhöht.

Unser Tipp für dich

Mit dem N 7195103 EHZ721APZ50D01 erhältst du ein durchdachtes Komplettsystem, das dir eine sichere, übersichtliche und normgerechte Elektroinstallation ermöglicht. Die Kombination aus hochwertigen Komponenten und praktischem Zubehör erleichtert dir die Montage und sorgt für eine langlebige Nutzung. So bist du bestens gerüstet für eine zuverlässige Stromverteilung in deinem Zuhause oder Gewerbe.
