f-tronic 7195575 EHZ732APZ35D01ÜS,2 ZP,2 DS,2 R, 1 VAPZ inkl. APL, SLS 35A, ÜSS, SPVGD01, 2 PPV, 1 PL150

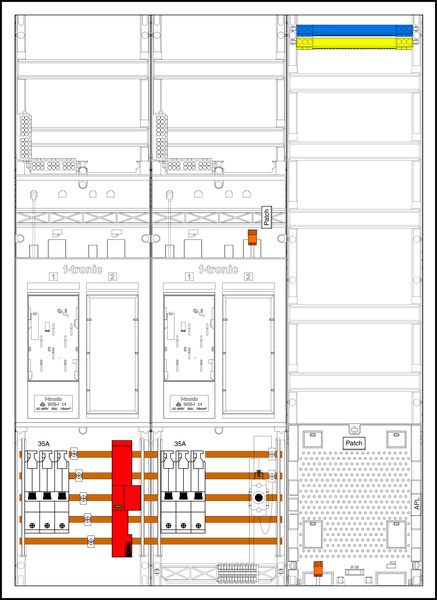

N 7195575 EHZ732APZ35D01ÜS - Komplettschrank mit integriertem Überspannungsschutz und SLS 35A

Wenn du auf der Suche nach einem zuverlässigen und umfassend ausgestatteten Zählerschrank bist, der nicht nur die sichere Verteilung deiner elektrischen Energie gewährleistet, sondern auch einen integrierten Überspannungsschutz bietet, dann ist der N 7195575 EHZ732APZ35D01ÜS genau das richtige Produkt für dich. Dieses System löst das Problem der sicheren und normgerechten Energieverteilung in deinem Zuhause und schützt deine elektrischen Anlagen vor schädlichen Überspannungen.

Warum dieses System/Produkt?

Der N 7195575 EHZ732APZ35D01ÜS ist ein Komplettschrank, der speziell für die Anforderungen moderner Zählerschranksysteme konzipiert wurde. Er vereint verschiedene Komponenten wie Sammelschienenklemmen, Steckklemmen und Abdeckstreifen in einem robusten Gehäuse. Besonders hervorzuheben ist der integrierte Überspannungsschutz (ÜSS), der deine elektrische Anlage vor Spannungsspitzen schützt, die durch Blitzeinschläge oder Schalthandlungen entstehen können. Zudem ist ein SLS-Schalter mit 35 Ampere Nennstrom eingebaut, der für die selektive Abschaltung im Fehlerfall sorgt und somit die Sicherheit im Hausnetz erhöht. Die Kombination dieser Funktionen macht das System zu einer durchdachten Lösung für die Energieverteilung in Wohngebäuden ohne äußeren Blitzschutz.

Technische Highlights & Montage

Technisch überzeugt der Zählerschrank durch seine Ausstattung mit Sammelschienenklemmen (SSK16) und einer Sammelschienenisolierung, die eine sichere und übersichtliche Verdrahtung ermöglichen. Die Montage gestaltet sich dank der mitgelieferten Abdeckstreifen (ADS12W) und der N-N-Steckklemme (ZSSKN17N) sowie der PE-Steckklemme (ZSSKPE34) einfach und flexibel. Für die Verbindung der einzelnen Komponenten sind Patchkabel (PL100) und Patch-Patch-Verbinder (PPV5) enthalten, die eine schnelle und sichere Installation gewährleisten. Der integrierte Überspannungsschutz SPVGD01 ist speziell für Gebäude ohne äußeren Blitzschutz ausgelegt und bietet einen zusätzlichen Schutz gegen elektrische Überspannungen. Die Montage des Komplettschranks erfolgt platzsparend und übersichtlich, sodass du die Installation auch in engen Räumen problemlos durchführen kannst.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz eignet sich der N 7195575 EHZ732APZ35D01ÜS besonders für Wohngebäude, die keinen äußeren Blitzschutz besitzen, aber dennoch einen zuverlässigen Schutz vor Überspannungen benötigen. Er findet seinen Platz in Hauswirtschaftsräumen, Kellern oder speziellen Technikräumen, wo die Hauptverteilung der elektrischen Energie erfolgt. Durch die kompakte Bauweise und die umfassende Ausstattung kannst du den Schrank auch in Neubauten oder bei der Modernisierung bestehender Anlagen einsetzen. So gewährleistet das System eine sichere und normgerechte Energieverteilung, die den heutigen Anforderungen an Sicherheit und Funktionalität entspricht.

Abmessungen & Technische Daten

Die wichtigsten Kenndaten des N 7195575 EHZ732APZ35D01ÜS sind übersichtlich in der folgenden Tabelle dargestellt:

Tipps zur Reinigung & Pflege

Reinige das elektrische Produkt ausschließlich im spannungsfreien Zustand: Trenne die Stromversorgung vollständig, schalte den betroffenen Stromkreis am Sicherungskasten aus und stelle mit einem geeigneten Spannungsprüfer sicher, dass tatsächlich keine elektrische Spannung mehr anliegt. Erst nach zuverlässig bestätigter Spannungsfreiheit kannst du mit der Pflege beginnen. Für die Pflege deines Zählerschranks empfiehlt es sich, die Oberfläche regelmäßig mit einem trockenen oder leicht feuchten Tuch zu reinigen, um Staub und Schmutz zu entfernen. Vermeide aggressive Reinigungsmittel, da diese die Oberfläche angreifen könnten. Die Abdeckstreifen und Steckklemmen sollten sauber und frei von Korrosion gehalten werden, um eine sichere elektrische Verbindung zu gewährleisten. Bei der Wartung ist es wichtig, den Schrank spannungsfrei zu schalten und nur von qualifizierten Fachkräften öffnen zu lassen, um die Sicherheit zu gewährleisten. Unabhängig von der beschriebenen Oberflächenpflege dürfen weder Feuchtigkeit noch Reinigungsflüssigkeit oder nasse Gegenstände elektrische Bauteile, Kontakte, Anschlüsse oder Öffnungen erreichen. Wenn du Abdeckungen oder andere Teile abnimmst, bringe sie nach der Reinigung vollständig und ordnungsgemäß wieder an. Schalte die Stromversorgung beziehungsweise Sicherung erst wieder ein, wenn die Reinigung komplett abgeschlossen ist, alle Bauteile vollständig trocken sind und sämtliche Abdeckungen sicher sitzen. Halte Kinder vom Arbeitsbereich fern. Bei Beschädigungen, Unsicherheiten, nicht klar feststellbarer Spannungsfreiheit oder Arbeiten an fest installierten elektrischen Komponenten wende dich an eine qualifizierte Elektrofachkraft.

Häufig gestellte Fragen

Für welche Gebäude ist der integrierte Überspannungsschutz geeignet?

Der Überspannungsschutz SPVGD01 ist speziell für Gebäude ohne äußeren Blitzschutz konzipiert. Er schützt die elektrische Anlage vor Spannungsspitzen, die durch Blitzeinschläge oder Schalthandlungen entstehen können, und ist somit ideal für Wohnhäuser ohne Blitzschutzsystem.

Wie erfolgt die Montage des Zählerschranks?

Die Montage des Komplettschranks erfolgt in einem geeigneten Technikraum oder Hauswirtschaftsraum. Dank der mitgelieferten Komponenten wie Sammelschienenklemmen und Steckklemmen gestaltet sich die Installation übersichtlich und sicher. Es empfiehlt sich, die Montage von einem Fachmann durchführen zu lassen, um die Einhaltung aller Normen und Sicherheitsanforderungen zu gewährleisten.

Welche Schutzart besitzt der Zählerschrank?

Die Schutzart ist nicht explizit angegeben, jedoch entsprechen Zählerschränke dieser Bauart üblicherweise der Schutzart, die einen Schutz gegen Berührung und feste Fremdkörper bietet. Für Feuchträume oder Außenbereiche sind zusätzliche Maßnahmen erforderlich.

Unser Tipp für dich

Mit dem N 7195575 EHZ732APZ35D01ÜS erhältst du einen umfassend ausgestatteten Komplettschrank, der nicht nur die sichere Verteilung deiner elektrischen Energie gewährleistet, sondern auch durch den integrierten Überspannungsschutz und den SLS-Schalter für mehr Sicherheit in deinem Zuhause sorgt. Die durchdachte Ausstattung und die einfache Montage machen dieses System zu einer zuverlässigen Lösung für moderne Wohngebäude ohne äußeren Blitzschutz.
