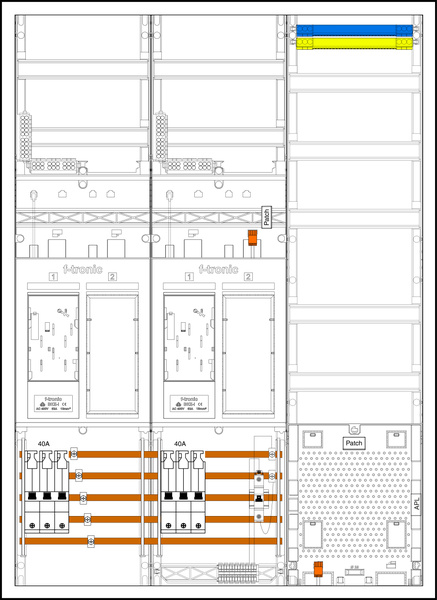

f-tronic 7195616 EHZ732APZ40B10, 2 ZP, 2 DS,2 R, 1 VAPZ inkl. APL, SLS 40A, SPVGB10, 2 PPV, 1 PL150

N 7195616 EHZ732APZ40B10 - Vielseitiger Zählerschrank mit integriertem SLS 40A und umfangreichem Zubehör

Wenn du auf der Suche nach einem zuverlässigen und durchdachten Zählerschrank bist, der dir eine sichere und übersichtliche Installation deiner elektrischen Anlagen ermöglicht, dann ist der Zählerschrank N 7195616 EHZ732APZ40B10 die passende Lösung. Dieses Komplettsystem bietet dir nicht nur eine robuste Bauweise, sondern auch eine Vielzahl an integrierten Komponenten, die dir die Montage und den Betrieb erleichtern.

Warum dieses System/Produkt?

Der Zählerschrank N 7195616 EHZ732APZ40B10 überzeugt durch seine umfassende Ausstattung und die durchdachte Zusammenstellung der einzelnen Komponenten. Er ist speziell für den Einsatz in modernen eHZ-Systemen konzipiert und bietet dir mit zwei Zählpunkten, zwei Direktanschlüssen, zwei RCDs sowie einem VAPZ inklusive APL eine sichere und normgerechte Lösung für deine Hausinstallation. Der integrierte SLS-Schalter mit 40 Ampere schützt deine Anlage zuverlässig vor Überlastungen und Kurzschlüssen. Darüber hinaus erleichtern dir die enthaltenen Sammelschienenklemmen (SSK16), die Sammelschienenisolierung und Abdeckstreifen die fachgerechte Verdrahtung und sorgen für eine übersichtliche und sichere Anschlussumgebung.

Technische Highlights & Montage

Die Montage des Zählerschranks gestaltet sich dank der vormontierten Komponenten und des durchdachten Designs besonders einfach und sicher. Der Schrank ist mit einer N-N-Steckklemme (ZSSKN17N) und einer PE-Steckklemme (ZSSKPE34) ausgestattet, die dir eine schnelle und zuverlässige Verbindung der Neutralleiter und Schutzleiter ermöglichen. Zusätzlich sind zwei Patch-Patch-Verbinder (PPV5) und ein Patchkabel (PL150) im Lieferumfang enthalten, die die Kommunikation und Vernetzung der Zähler erleichtern. Die Bauform des Schranks ist auf eine einfache Integration in bestehende Installationsumgebungen ausgelegt und unterstützt eine übersichtliche Kabelführung. Wichtig ist dabei, dass die Montage den geltenden elektrotechnischen Normen entspricht und von einem Fachmann durchgeführt wird, um die Sicherheit und Funktionalität dauerhaft zu gewährleisten.

Ideale Einsatzorte in deinem Zuhause

Der Zählerschrank N 7195616 EHZ732APZ40B10 eignet sich besonders für den Einsatz in Wohngebäuden, in denen eine moderne und sichere Energieverteilung erforderlich ist. Er ist ideal für Hausanschlussräume, Technikräume oder andere geschützte Bereiche, in denen die elektrische Hauptverteilung zentral untergebracht wird. Durch die Integration von zwei Zählpunkten und den Schutzschaltern kannst du sowohl den Verbrauch mehrerer Wohneinheiten als auch die Absicherung verschiedener Stromkreise übersichtlich und sicher realisieren. So bietet dir dieses System eine flexible Lösung für Einfamilienhäuser, Mehrfamilienhäuser oder kleine Gewerbeeinheiten.

Abmessungen & Technische Daten

Die technischen Daten des Zählerschranks geben dir einen klaren Überblick über die Ausführung und die Leistungsfähigkeit des Systems:

Tipps zur Reinigung & Pflege

Bevor du mit der Pflege beginnst, unterbrich die Stromversorgung vollständig, schalte den betreffenden Stromkreis am Sicherungskasten aus und kontrolliere mit einem geeigneten Spannungsprüfer, ob tatsächlich keine elektrische Spannung mehr anliegt. Beginne erst mit der Reinigung, wenn die Spannungsfreiheit zuverlässig festgestellt wurde. Für eine lange Lebensdauer und einen gepflegten Eindruck solltest du den Zählerschrank regelmäßig von Staub und Verschmutzungen befreien. Verwende dazu ein weiches, trockenes oder leicht feuchtes Tuch, um die Oberfläche zu reinigen. Vermeide aggressive Reinigungsmittel oder scheuernde Materialien, da diese die Lackierung beschädigen können. Achte darauf, dass keine Feuchtigkeit in den Innenraum gelangt, um die elektrischen Komponenten nicht zu gefährden. Eine sachgerechte Pflege trägt dazu bei, dass der Schrank auch nach Jahren noch funktional und optisch ansprechend bleibt. Achte zusätzlich darauf, dass weder Feuchtigkeit noch Reinigungsflüssigkeit oder nasse Gegenstände in elektrische Bauteile, Kontakte, Anschlüsse oder Öffnungen gelangen. Falls du Abdeckungen oder andere Teile zur Reinigung entfernst, montiere sie anschließend wieder vollständig und ordnungsgemäß. Schalte Sicherung beziehungsweise Stromversorgung erst wieder ein, wenn die Reinigung vollständig abgeschlossen ist, sämtliche Bauteile vollständig trocken sind und alle Abdeckungen sicher montiert sind. Halte Kinder während der Arbeiten vom Arbeitsbereich fern. Bei Unsicherheiten, Beschädigungen, unklarer Spannungsfreiheit oder Arbeiten an fest installierten elektrischen Komponenten ziehe eine qualifizierte Elektrofachkraft hinzu.

Häufig gestellte Fragen

Für welche Anwendungen ist der Zählerschrank N 7195616 EHZ732APZ40B10 geeignet?

Der Zählerschrank ist ideal für Wohngebäude mit mehreren Zählpunkten und bietet eine sichere und übersichtliche Verteilung der elektrischen Energie. Er eignet sich besonders für Einfamilien- und Mehrfamilienhäuser sowie kleine Gewerbeeinheiten, in denen eine moderne eHZ-Lösung benötigt wird.

Wie erfolgt die Montage des Schranks?

Die Montage sollte durch einen qualifizierten Elektrofachbetrieb erfolgen. Der Schrank ist so konstruiert, dass die vormontierten Komponenten eine einfache Installation ermöglichen. Die Sammelschienenklemmen, Steckklemmen und Patch-Patch-Verbinder unterstützen eine schnelle und sichere Verdrahtung.

Welche Schutzfunktionen sind integriert?

Der Zählerschrank verfügt über einen integrierten SLS-Schalter mit 40 Ampere, der vor Überlastungen und Kurzschlüssen schützt. Zusätzlich sind zwei RCDs (Fehlerstromschutzschalter) enthalten, die den Berührungsschutz und die Sicherheit im Betrieb erhöhen.

Unser Tipp für dich

Wenn du eine zuverlässige und umfassend ausgestattete Lösung für deine Hausinstallation suchst, bietet dir der Zählerschrank N 7195616 EHZ732APZ40B10 eine solide Basis. Die Kombination aus Schutzschaltern, Sammelschienen und praktischen Steckklemmen erleichtert dir die Montage und sorgt für eine sichere Energieverteilung. Achte bei der Installation auf die Einhaltung der geltenden Normen und lasse die Arbeiten von einem Fachmann durchführen, um langfristig von einer sicheren und funktionalen Anlage zu profitieren.
